[153오토테크] 벤츠 S클래스 W221 스타트 모터 무반응 키박스 정밀 회로 복원

본 포스팅은 가독성 좋게 모바일 화면에 최적화되어 있어 스마트폰으로 보시면 더욱 편안하게 정비 일지를 읽으실 수 있습니다.


합리적인 가격으로 최상의 기술과 서비스를 제공하는 자동차 전자 제어 시스템 수리 전문 153 오토테크입니다.


오늘의 수리 내용은 벤츠 S클래스 후기형 차량의 EIS 수리 건입니다.
이번 고객님은 키 온(ON) 상태는 완벽한데 스타트 모터가 반응이 없는 증상이 발생하여 수리를 의뢰하셨습니다.



[차량정보]

벤츠 S클래스 W221 후기형
(Mercedes-Benz)

순정 부품 번호: A 216 545 05 08
마르쿼트 파트 번호: 3332.0102-02
하드웨어 타입: EZS / EIS
제조국: 독일(MARQUARDT Germany)

수리 내용: 통신 오류· 시동 불능 EIS 수리





[문제확인]
정상적인 키 인식
키 온(ON)상태 유지
스타트 모터 반응 불가 확인
간헐적 시동 불능 상태 확인

[고장코드]
U0100: 엔진 제어 모듈과의 통신 유실
U1008: CAN 통신 회로 오류·EZS(EIS) 모듈 응답 불량

차량 전체 네트워크 일시 차단 형태 고장 코드 잔존 확인

[고장원인]
EIS 내부 키 삽입·회전 인지 가능
계기판·전원 릴레이 신호 정상 송출

ECU, ESL 간의 FBS3 데이터 통신 단절로 인해 최종 시동 제어 차단현상 발생

[정밀검사]
차량 고유 VIN, 이모빌라이저 데이터 백업

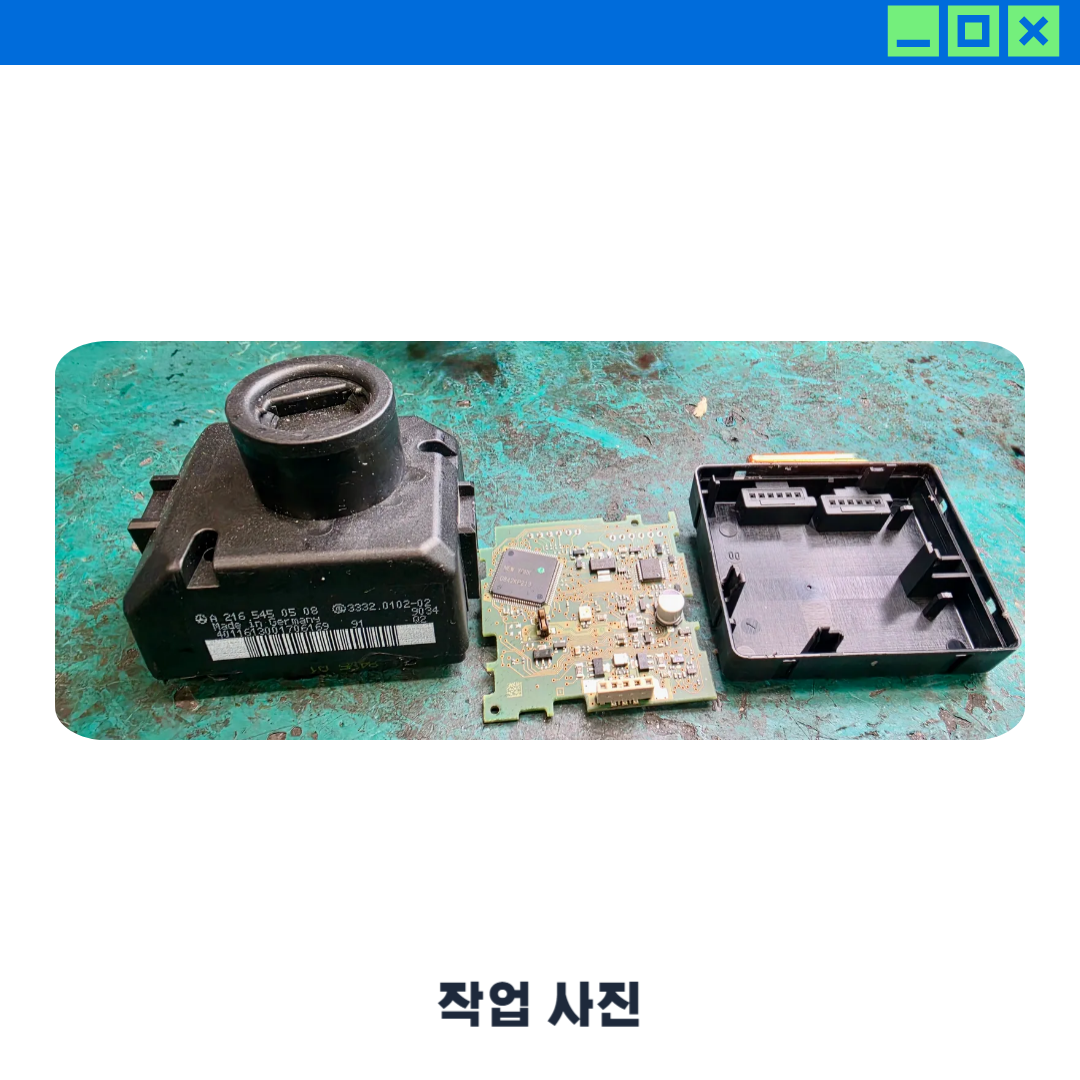

PCB 메인 기판 분해 후 정밀 검사
1차 육안 검사
2차 고배율 현미경 검사

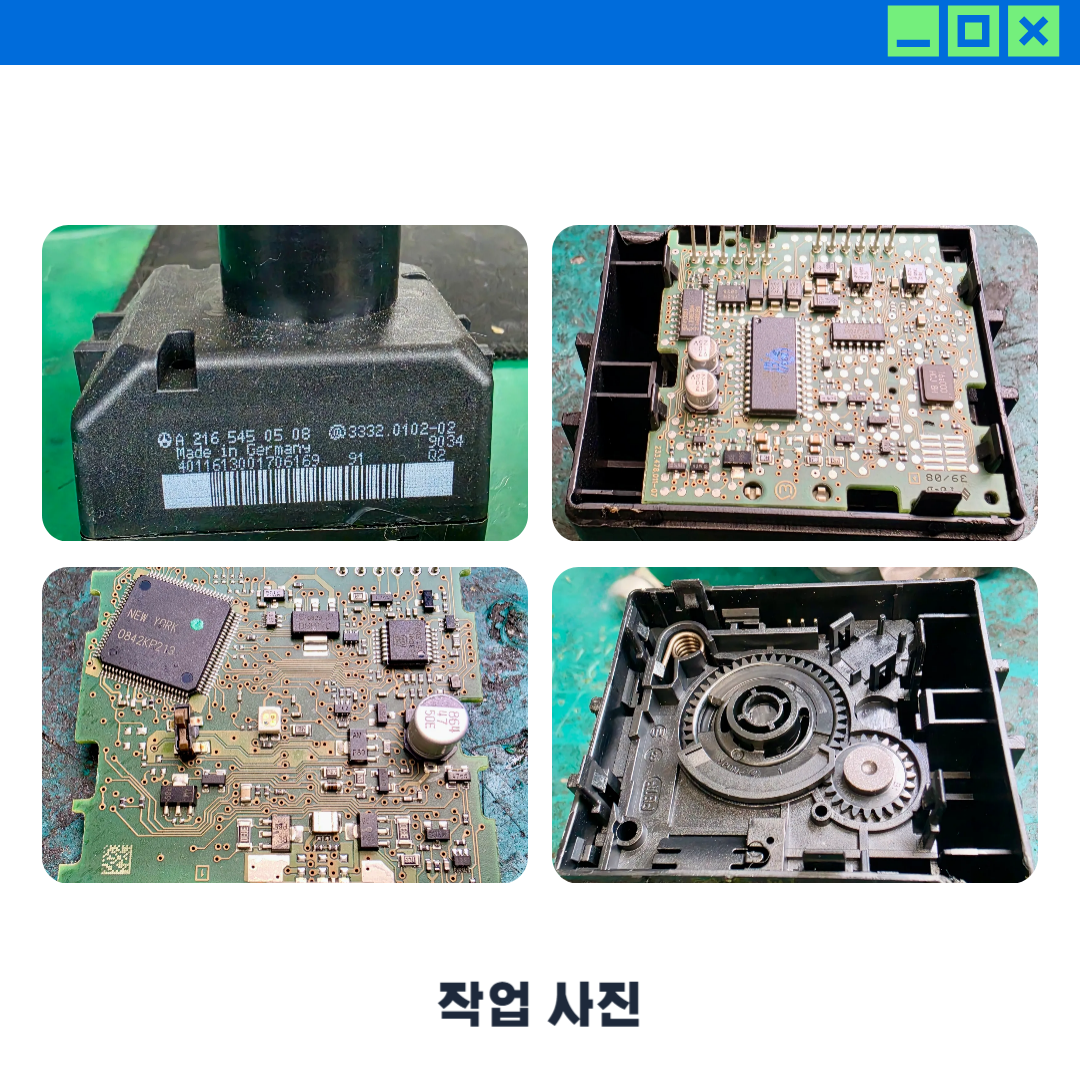

PCB 회로 기판 정밀 분석
기어 메커니즘·인코더 기능 정상 작동 확인
핀 베이스 주변 회로 오류 포착
통신 칩셋 주변 미세 균열 확인
CAN 통신 라인 동기화 끊김
하드웨어 노후화 고장 판정

[완벽수리]
다시 고배율 현미경 정밀 검사
냉납 현상 발생한 메인·IC·CAN 통신 담당 핀 재납땜
차량 보안 시스템 이모빌라이저, VIN 코드 동기화
벤츠 차량의 사양에 맞게 최신 OS 버전으로 소프트웨어 업데이트
100회 이상의 연속 키 인코딩 작동 테스트 진행
신호 드롭·딜레이 이상 없음 체크 수리 완료





EIS(Electronic Ignition Switch, 전자식 시동 스위치)

차량의 키를 꽂는 키 박스 뭉치 전체를 일컫는 부품
스마트키 인증, 시동 제어, 보안 관리, ECU와 정보를 주고받는 정교한 제어 컴퓨터



FBS(Drive Authorization System, 드라이브 승인 시스템)

드라이브 주행 승인 도난방지 시스템
독일어 Fahrberechtigungssystem 어원
스마트키와 내부 제어 장치들이 서로 암호화된 코드를 주고받아 일치할 때만 시동과 주행을 승인하는 역할




FBS3 [3세대 버전]의 특징

보안 체계가 완벽히 분석되어 있는 세대

비싼 공식 서비스 센터에 가지 않더라도
153오토테크와 같은 사설 전문 기술자를 통해
스마트키 복사·EIS 수리·데이터 복제 가능






수리가 완료된 모듈은 수차례의 엄격한 테스트를 거쳐 고객님께 발송됩니다.


감사합니다.

[협력업체 최종 작업과 출고 절차]

🤝 ECU 모듈을 인계받은 협력업체에서는

배터리 차단 상태에서 수리가 완료된 ECU는 커넥터 핀 손상 없이 차량에 안전 장착합니다.
시동 전 키 ON 상태로 차량과 컴퓨터의 초기 통신을 안정화시킵니다.
시동 후 전용 스캐너를 이용해 자동차에 남아있는 오류 내용을 완전히 삭제하고 모니터링합니다.
충분한 시운전을 통해 오류가 모두 사라진 것을 최종 확인하여 차량을 차주님께 인도합니다.

---
