[153오토테크] 시동불능 원인부터 ESCL 모듈 수리까지! 지프 레니게이드 수리 작업일지



합리적인 가격으로 최상의 기술과 서비스를 제공하는 자동차 전자 제어 시스템 수리 전문 153 오토테크입니다.





오늘의 수리 내용은 JEEP 브랜드의 작지만 꽉 찬 강력한 성능의 컴팩트 SUV, 레니게이드 차량에서 발생한 시동 불능 수리 건입니다.

이번 고객님은 핸들락 고장으로 인해 시동이 걸리지 않는 증상이 발생하여 수리를 의뢰하셨습니다.







[차량 정보]
지프 레니게이드(Jeep Renegade)
모듈 품번 : 52185639
수리 내용 : ESCL 모듈 수리

[문제 확인]
경고등 점등
엔진 스타트 버튼 작동 불능

[정밀 검사]

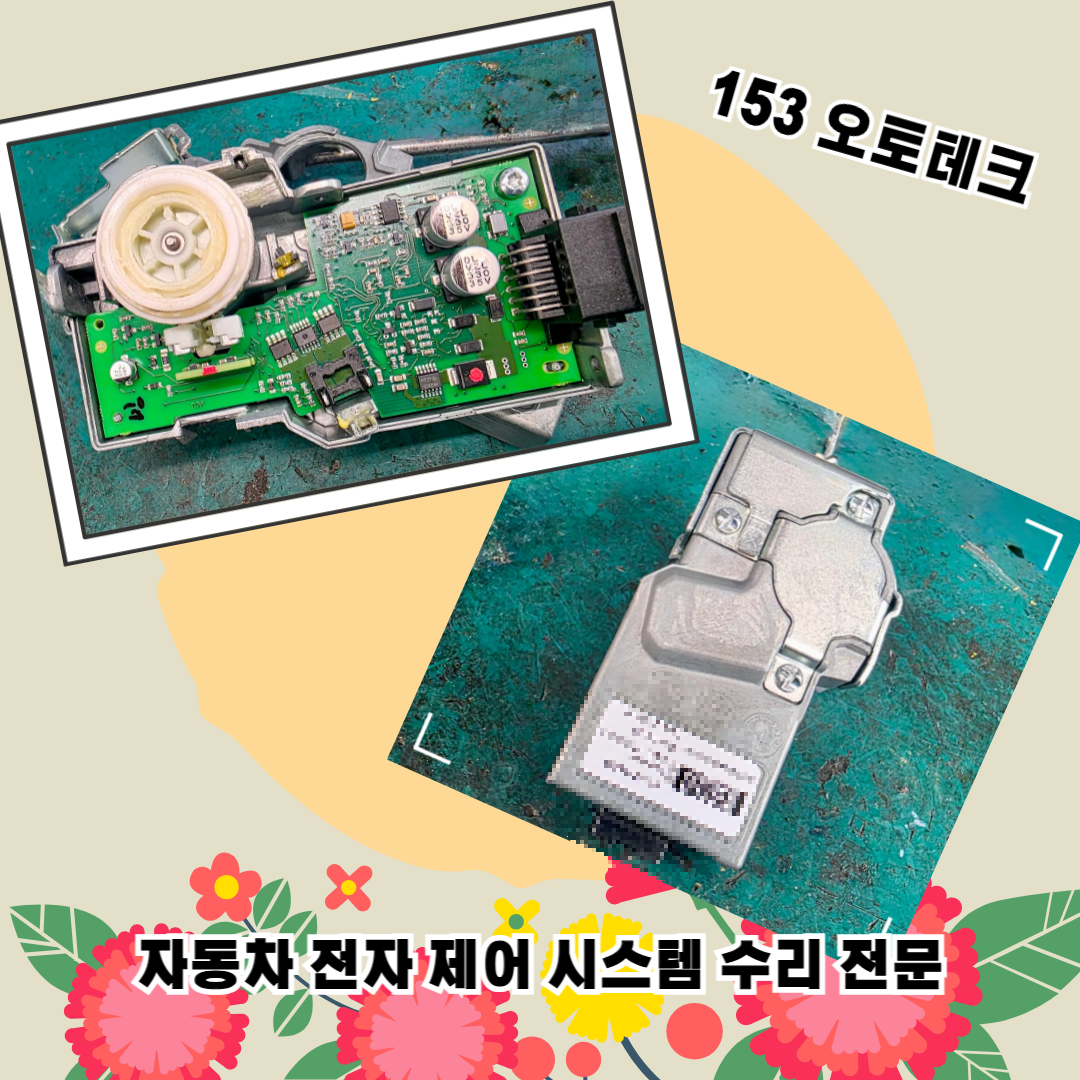

ESCL 내부 PCB 확인
ESCL 모듈 내부 기판의 납땜 균열
BCM과 통신이 차단 되어 발생

[완벽 수리]

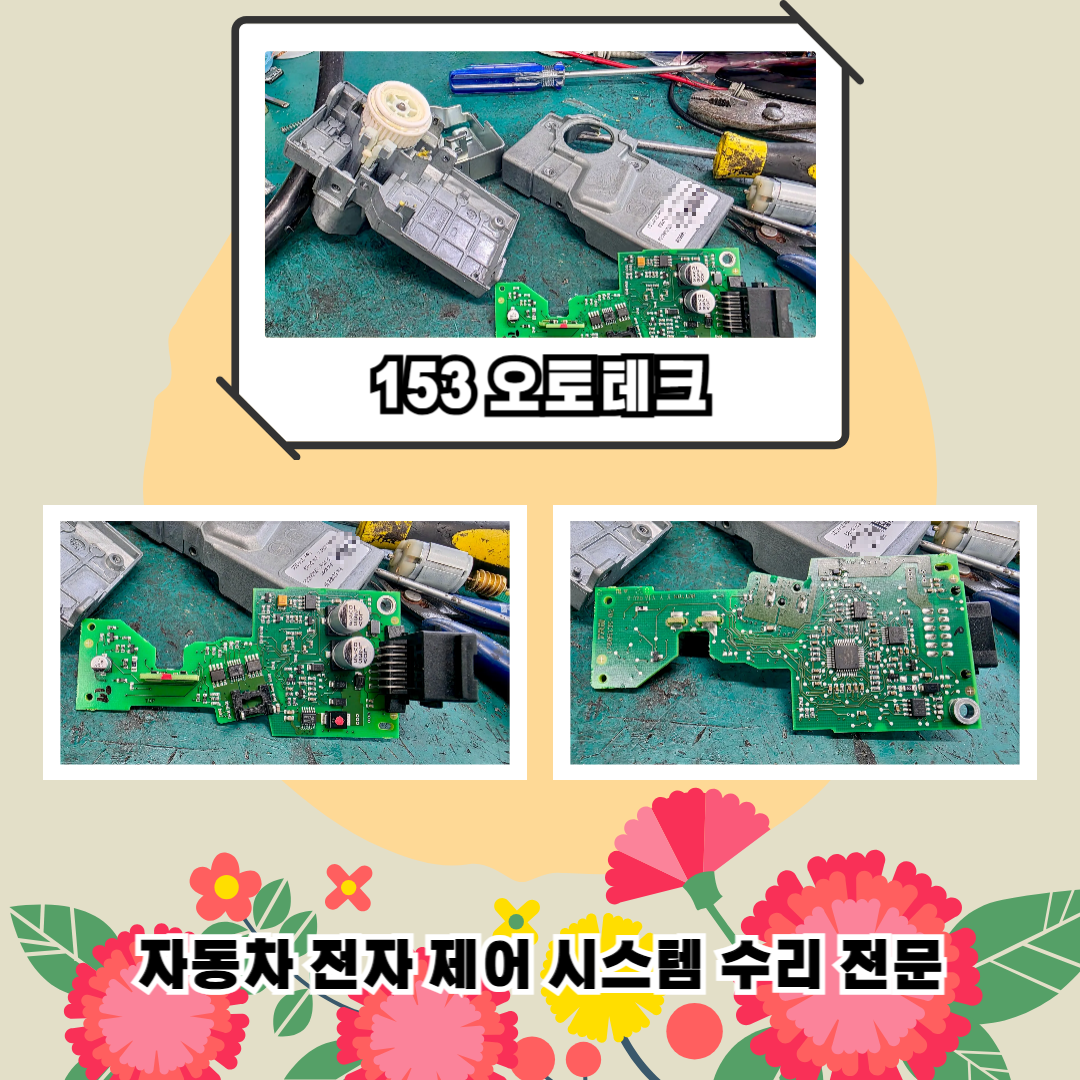

고배율 현미경을 이용하여 납땜 부위 이상, PCB 회로 기판 손상 여부 체크
진동과 열로 인해 균열이 생긴 부위 미세 마이크로 납땜 보강
PCB 전원 공급 내부 잠금핀 구동 모터 정상범위 확인
전기 신호 흐름의 정상 테스트 완료
전용 진단 장비를 활용한 BCM 및 전력 제어 모듈 내 고장 코드 완전 소거
이모빌라이저 시스템 접근, 보안 핀 코드 추출
지프 차량의 스마트키와 ESCL 모듈 간 암호화 라이센스 매칭과 프로그래밍
CAN 통신 데이터 검증, 최종 시동 불능 증상 해결 확인









ESCL(Electronic Steering Column Lock, 전자식 스티어링 컬럼 락)

핸들을 전자적으로 잠그고 해제하여 차량 도난을 방지하는 보안 장치
버튼 시동 차량에 주로 적용되는 핵심 전자 부품



BCM(Body Control Module, 차량 핵심 전자제어 모듈)

차량의 여러 전기 장치들을 통합 관리하고 조절
배터리 전원 관리, 도어 잠금 및 보안, 차량 조명, 와이퍼 구동, 파워 윈도우 모터 제어 등을 관리







핸들락 고장은 부품 전체를 교체하기보다는 원인이 되는 기판 접점을 정밀하게 복원하고 프로그래밍으로 락을 풀어주는 것이 가장 빠르고 합리적인 해결책입니다.


깔끔하게 수리된 모듈은 수차례의 엄격한 테스트를 거쳐 고객님께 출고됩니다.



감사합니다.
