[153오토테크] BMW 미니쿠퍼 디젤 DDE(ECU) 냉납 현상 EGR 수리 완료



합리적인 가격으로 최상의 기술과 서비스를 제공하는 자동차 전자 제어 시스템 수리 전문 153 오토테크입니다.



오늘의 수리 내용은 BMW 미니 차량의 엔진 DDE(ECU) 수리 건입니다.

이번 고객님은 차량 전원 불량으로 인해 시동 불능 발생하여 수리를 의뢰하셨습니다.





[차량 정보]

BMW 미니
(Bayerische Motoren Werke MINI)

주요 연식: 2012년 ~ 2014년식 생산 모델
BMW 부품 번호: 8 519 663-01
BOSCH 부품 번호: 0 281 018 991
타입: N47 디젤 엔진 (1.6 / 2.0 디젤)
제조국: 독일(BOSCH Germany)

수리 내용: 전원불량 및 EGR 위치 불량으로 엔진 DDE(ECU) 수리







[문제확인]
차량 전원 불량으로 인한 ECU 통신 불가
시동 불능 상태 확인
계기판 EGR 위치 제어 불량 경고 메시지 점등


[정밀검사]
ECU 외부 커넥터 핀 부식, 텐션 상태 점검
고배율 현미경을 이용
내부 회로 PCB 기판 냉납, 패턴 단선 검사
오실로스코프, 멀티미터를 활용
메인 전원 회로 출력 상태 측정
메인 MCU 전압 불안정 확인
통신 불량 및 EGR 위치 센서 회로 고장코드 검출


[완벽수리]

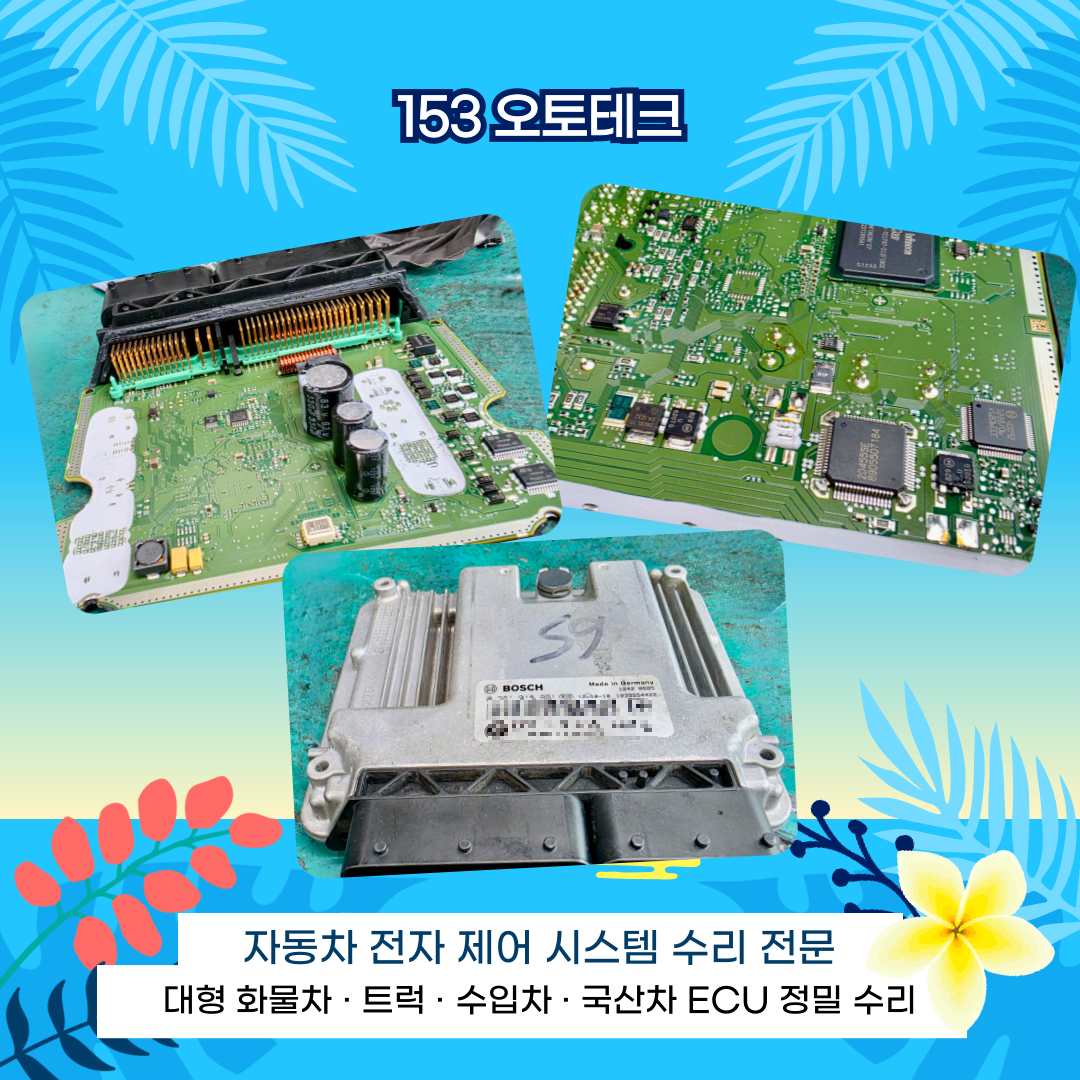

엔진 ECU 모듈 분해
차량 고유 VIN, 이모빌라이저 데이터 안전 추출, 백업

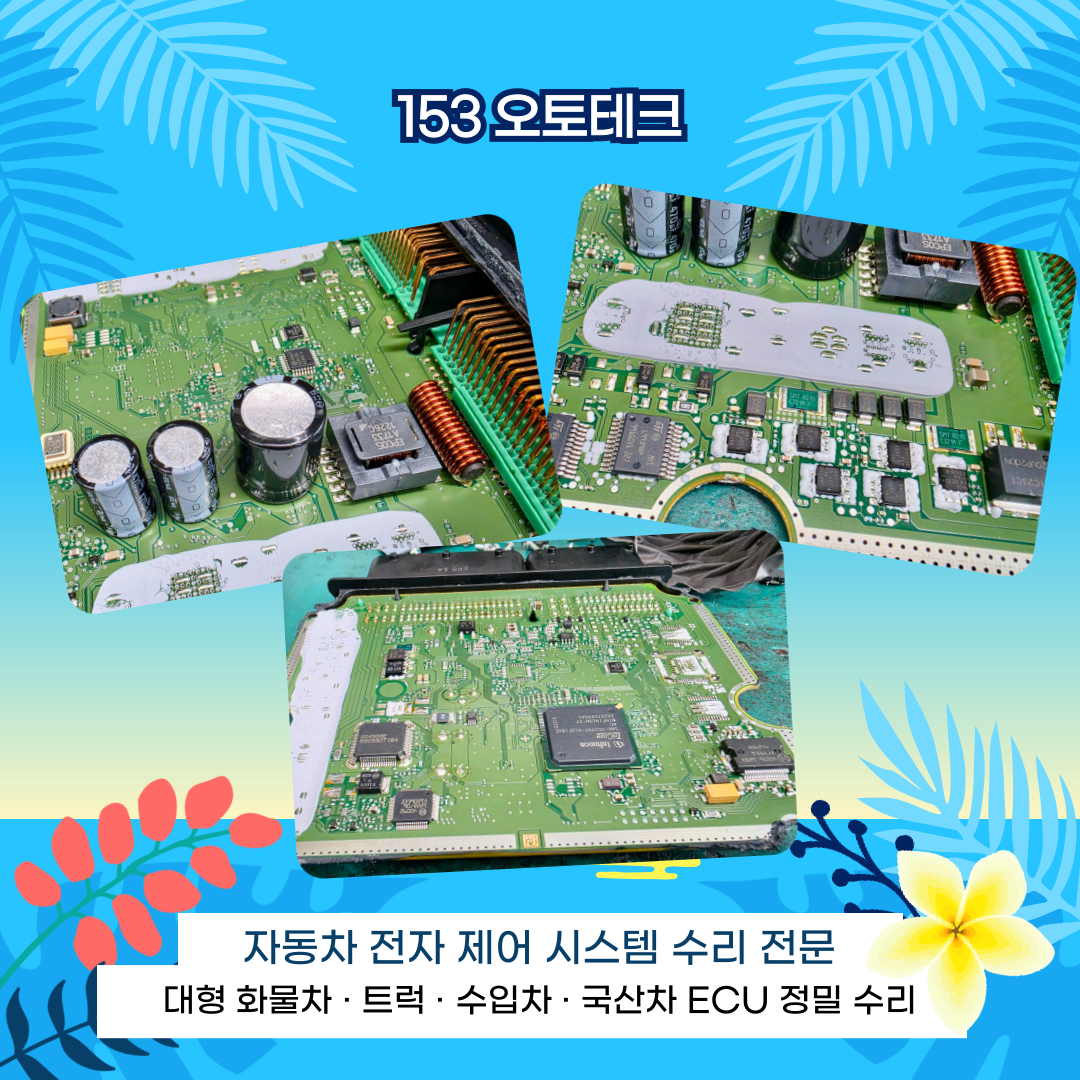

고배율 현미경을 통해 원인 부위 확인
메인 내부 전원 칩셋 회로 단선 및 EGR 밸브 액추에이터 드라이버 회로 손상 부위 적출
메인 전원 PCB 패턴 마이크로 납땜 정밀 복구
BGA 리워크 스테이션 장비 이용
메인 칩셋 정밀 납땜 복원
멀티미터 저항 측정
회로 내 미세 쇼트 유무 최종 점검
CAN 통신, 제어 고장코드 완전 소거
BMW MINI 차량 사양에 맞는 데이터 매칭
최신 소프트웨어 업데이트, 초기화









DDE(Digital Diesel Electronics, 디젤 엔진 제어 장치)

디젤 엔진의 모든 핵심 기능을 통합적으로 관리하고 제어함
BMW나 벤츠 같은 특정 제조사에서 디젤 엔진 제어 장치를 지칭할 때 사용하는 고유 명칭

가솔린 엔진의 경우에는 DME(Digital Motor Electronics)라는 용어를 사용





이번 결함은 엔진룸의 고열과 진동으로 인해 ECU 내부 메인 칩셋 냉납 현상 발생으로 순간적인 과전류로 전원 회로 패턴이 단선되면서 시작되었습니다.

여기에 디젤 차량 특유의 EGR 밸브 과부하까지 겹치면서 하부를 제어하는 드라이브 IC까지 함께 손상된 상태였습니다.





손상된 모듈은 마이크로 패턴 복구 작업을 통해 모듈 수리가 완료된 후 수차례의 엄격한 테스트를 거쳐 고객님께 발송됩니다.

감사합니다.



---
