[153오토테크] 벤틀리 V8 4.0 터보 보쉬 ECU 수리! 센서 다중 요류와 페일세이프 완벽 해결



합리적인 가격으로 최상의 기술과 서비스를 제공하는 자동차 전자 제어 시스템 수리 전문 153 오토테크입니다.



오늘의 수리 내용은 가장 완벽한 올라운더 심장이라 평가받는 벤틀리 차량의 V8엔진에서 발생한 ECU 수리 건입니다.

이번 고객님은 시동 시 엔진 경고등 점등과 동시에 엔진 부조 현상이 발생하여 수리를 의뢰하셨습니다.





[차량 정보]



벤틀리(Bentley) V8 시리즈

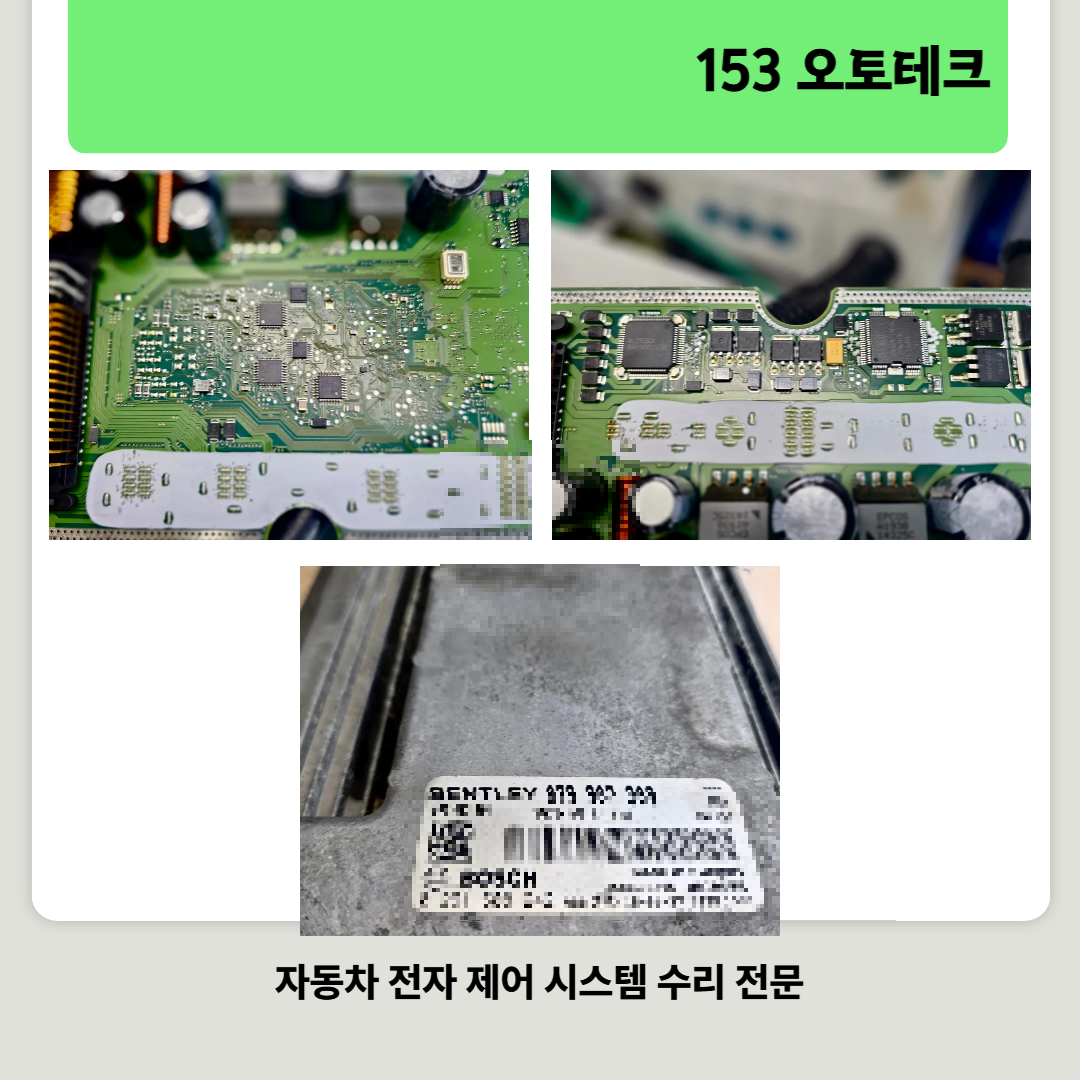

부품명: BENZIN MED17.1.1 M7 (엔진 컨트롤 모듈)
벤틀리 순정 품번: 079 907 309
보쉬 식별 품번: 0 261 S08 242
제조국: 헝가리(BOSCH Hungary)

수리내용: 센서 다중 오류 원인인 엔진 ECU 내부 신호, 전원 공급 회로 정밀 수리









[문제확인]
계기판 엔진 경고등 점등
출력 제한, 가속 불량
엔진 부조, RPM 불안정 현상 발생
진단기 고장 코드 점검
센서 공급 전압 0V에 가까운 소멸 확인

[정밀검사]

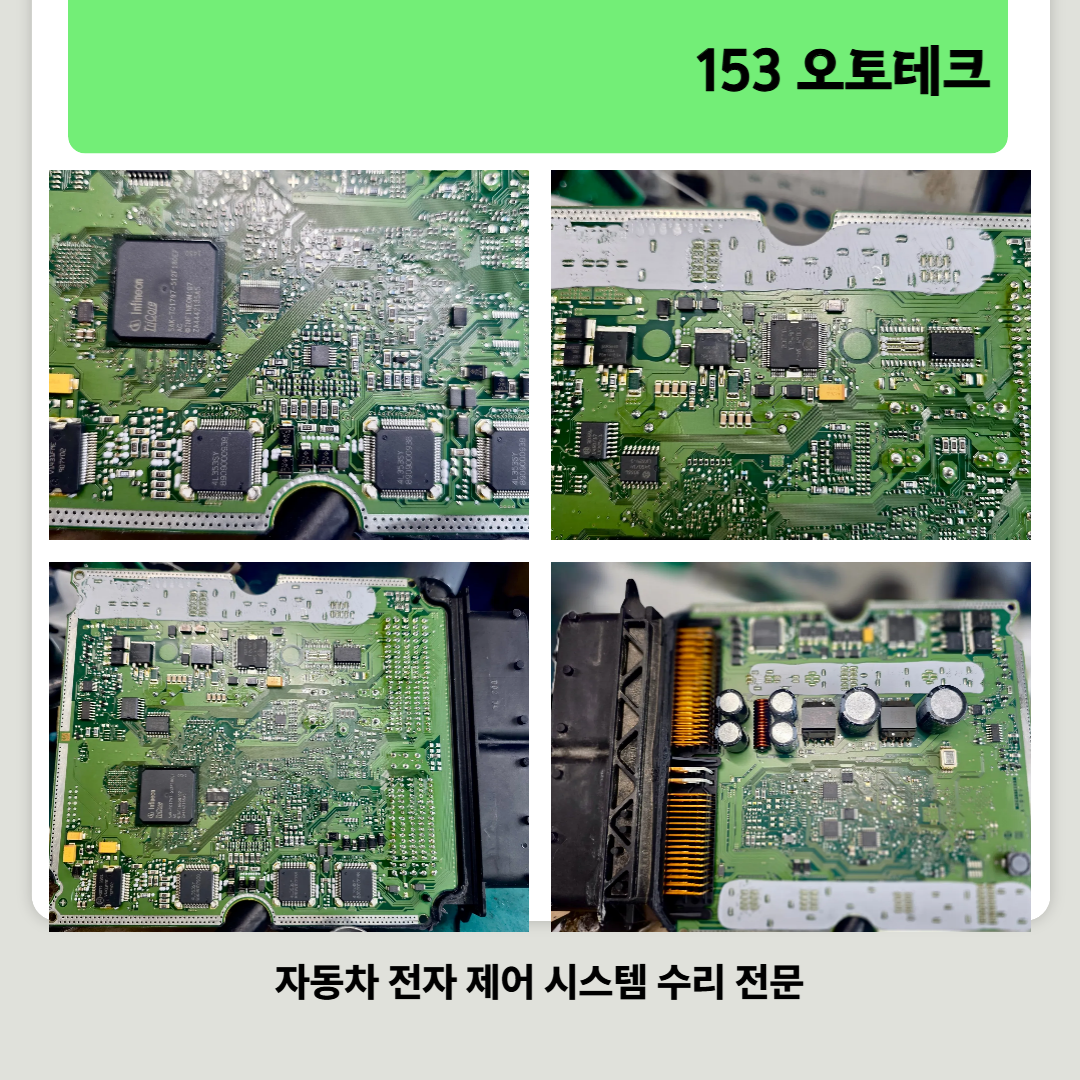

ECU 내부 메인보드 기판 회로 분석
기판 내부 IC 미세 냉땜 포착
5V 공통 전원선 집중 점검
전원 라인 단선으로 인한 페일 세이프 모드 확인

[완벽수리]
엔진 ECU 모듈 분해
고배율 현미경을 이용한 메인 IC 칩셋 납땜 복원
5V 레귤레이터 단선 신호 선로, 패턴 납땜
차량 고유 데이터 안전 추출, 백업
멀티미터 저항 측정으로 쇼트 유무 최종 점검
고장코드 완전 삭제











벤틀리 V8에 탑재된 보쉬 ECU는 구조적으로 하나의 5V 전원 회로를 공유합니다.



3개의 센서가 한 줄의 전원선에 직렬로 연결된 형태이기 때문에 메인 회로가 끊어지면서 3개의 센서가 동시에 작동 불능 상태에 빠진 것입니다.







ECU (Engine Control Unit, 엔진 제어 장치)

자동차 엔진의 전반적인 작동을 관리하고 제어하는 핵심 전자 제어 장치
각종 센서에서 정보를 받아 연료 분사량, 점화 시기, 공기 흡입량과 같은 컴퓨터 장치를 실시간으로 결정하고 실행하는 핵심 부품
*TCU, ABS 등과 같은 여러 컴퓨터를 통칭



페일 세이프(Fail-Safe)

전기·전자 시스템이나 기계 및 소프트웨어 결함으로 인한 오작동과 시스템 폭주를 방지하기 위해 차량을 강제 안전 상태로 전환시켜 사고 피해를 최소화하는 설계 기술







이번 증상은 엔진룸 내부의 극심한 고열과 지속적인 진동으로 인해 ECU 내부의 공통 5V전원선이 단선되면서 발생한 결함이었습니다.

수리가 완료된 ECU 모듈은 수차례의 엄격한 테스트를 거쳐 고객님께 발송됩니다.

협력업체에서는 수리 완료된 ECU 모듈을 차량에 장착하기 전 엔진룸 배선 쇼트 여부를 점검합니다.
모듈 조립 후에는 데이터 매칭과 같은 마지막 점검 과정을 거쳐 최종 출고를 진행함으로써 전체 정비가 마무리됩니다.

감사합니다.
