[153오토테크] 폭스바겐 파사트 고질병 냉납 해결! BOSCH ME17.5.6 ECU IC 칩셋 리볼빙과 CAN 통신 회로 정밀 복원



합리적인 가격으로 최상의 기술과 서비스를 제공하는 자동차 전자 제어 시스템 수리 전문 153 오토테크입니다.



오늘의 수리 내용은 비즈니스 세단의 정석 폭스바겐 파사트 차량에서 발생한 간헐적 시동불능으로 인한 ECU 수리 건입니다.

이번 고객님은 운행 중 엔진 부조와 함께 간헐적 시동 꺼짐 증상이 발생하여 수리를 의뢰하셨습니다.

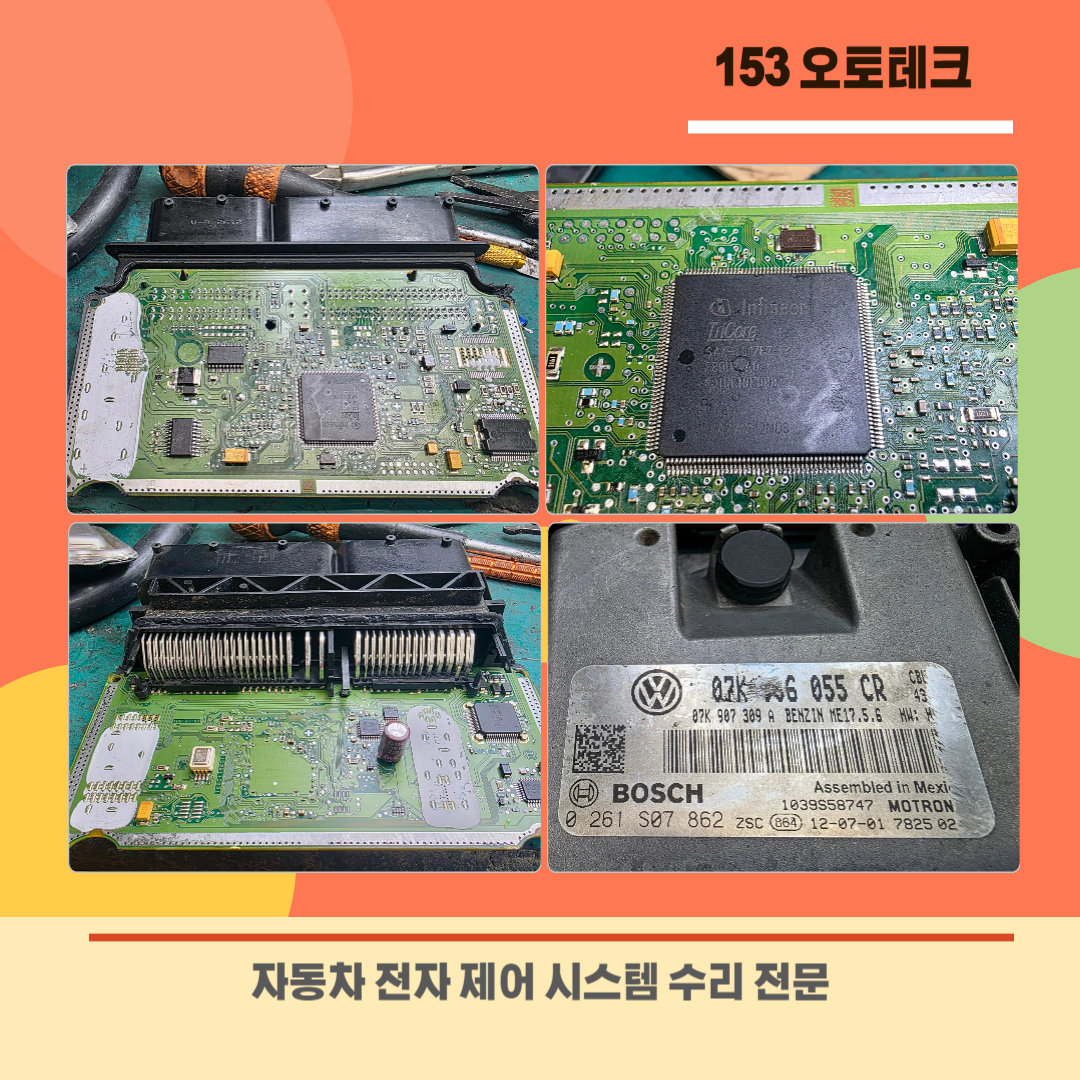

[차량 정보]

폭스바겐 파사트 (Volkswagen Passat) 2.5L 5 기통 가솔린 (BENZIN)

ECU 모델 타입: BOSCH ME17.5.6
고유 모델 번호: 0 261 S07 862 VW
부품 번호: 07K 906 055 CR
하드웨어 번호: 07K 907 309 A
제조국: 멕시코 (BOSCH Mexico)

수리 내용: 간헐적 시동 불능으로 인한 ECU 수리







[문제 확인]
초기 냉간 시동 원활 주행 후 시동 불능 현상 발생
간헐적 엔진 부조 후 시동 꺼짐 발생
엔진 체크 경고등 점등 불가
계기판에 이모빌라이저 경고등 깜빡임

[정밀 검사]
ECU 내부 PCB 기판 회로 정밀 진단
내부 메모리 데이터 분석
ECU 주변 통신 끊김 증상 확인
오실로스코프를 이용해 ECU 내부 CAN 통신 라인과 전원 공급 회로 불량 구간 측정

[완벽 수리]
고배율 현미경을 이용
납땜 부위 이상, 냉납부위 검출
PCB 회로 기판 손상 여부 체크
엔진룸 고열, 전류 부하 메인 IC 칩셋 차단 확인
냉납 불량 리볼빙 작업 진행
시동꺼짐의 원인인 CAN 통신 라인 회로 정밀 검사
CAN 통신라인 회로 복원 납땜 완료
데이터 동기화 작업 진행
보안 시스템 이모빌라이저 VIN 코드 동기화
ECU 내 저장된 오류 코드 완전 삭제
폭스바겐 차량의 사양에 맞게 최신 OS 버전으로 소프트웨어 업데이트







ECU (Engine Control Unit, 엔진 제어 장치)

자동차 엔진의 전반적인 작동을 관리하고 제어하는 핵심 전자 제어 장치
각종 센서에서 정보를 받아 연료 분사량, 점화 시기, 공기 흡입량과 같은 컴퓨터 장치를 실시간으로 결정하고 실행하는 핵심 부품

*TCU, ABS 등과 같은 여러 컴퓨터를 통칭







수리가 완료 된 후에는 수차례의 엄격한 테스트를 거쳐 고객님께 발송됩니다.

협력업체에서는 모듈 장착 시 파사트 고질병인 차체 접지 불량을 체크하고 ECU 커넥터와 배선 단자에 습기나 냉각수 찌꺼기 유무를 확인하여 조립 후 시동 전에 키 ON 상태 확인 후 계기판 경고등이 정상적으로 반응하는지 먼저 테스트합니다.

마지막으로 모듈을 차체에 완전히 안착시켜 재시동 반복 테스트까지 통과하면 모든 수리가 마무리됩니다.



감사합니다.
