[153오토테크]BMW 528i, MSV90 CPU 교체 후 완벽 복원 수리



안녕하세요 자동차 전자 제어 시스템 수리 전문 153 오토테크입니다.

오늘의 수리 내용은 BMW 5시리즈 528i 차량에 장착된 DME MSV90 모델 고장 수리와 메인 CPU 교체 작업 건입니다.

이번 고객님은 시동이 걸리지 않는 증상이 발생하여 수리 의뢰 하셨습니다.





[문제 확인]
엔진 시동 불능
DME 통신 오류 발생
메인 CPU 관련 오류 의심

[정밀 검사]
MSV90 모델 DME 분해하여 PCB 노출
고배율 현미경을 통해 CPU 회로 손상 여부 확인

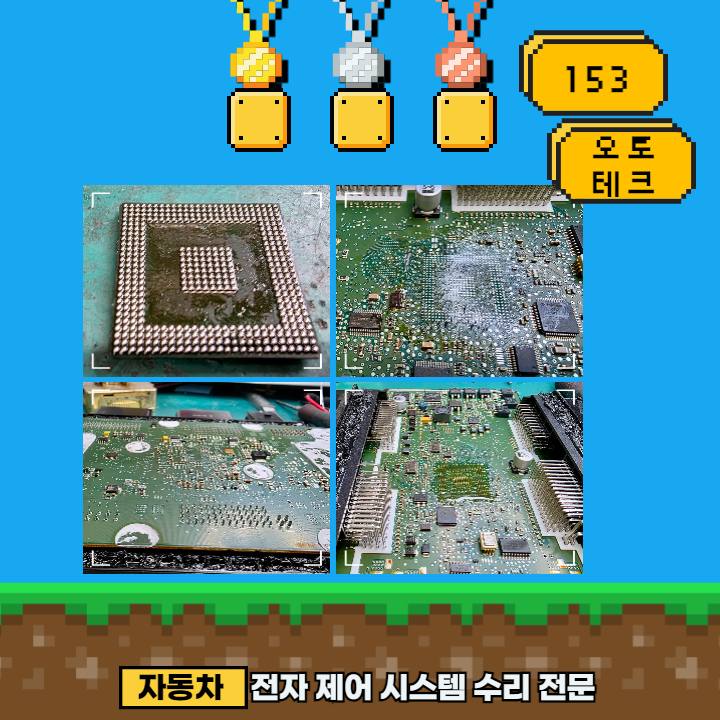

메인 CPU 칩 주변 납땜 불량, 회로 패턴 손상과 칩 손상 확인

[완벽 수리]

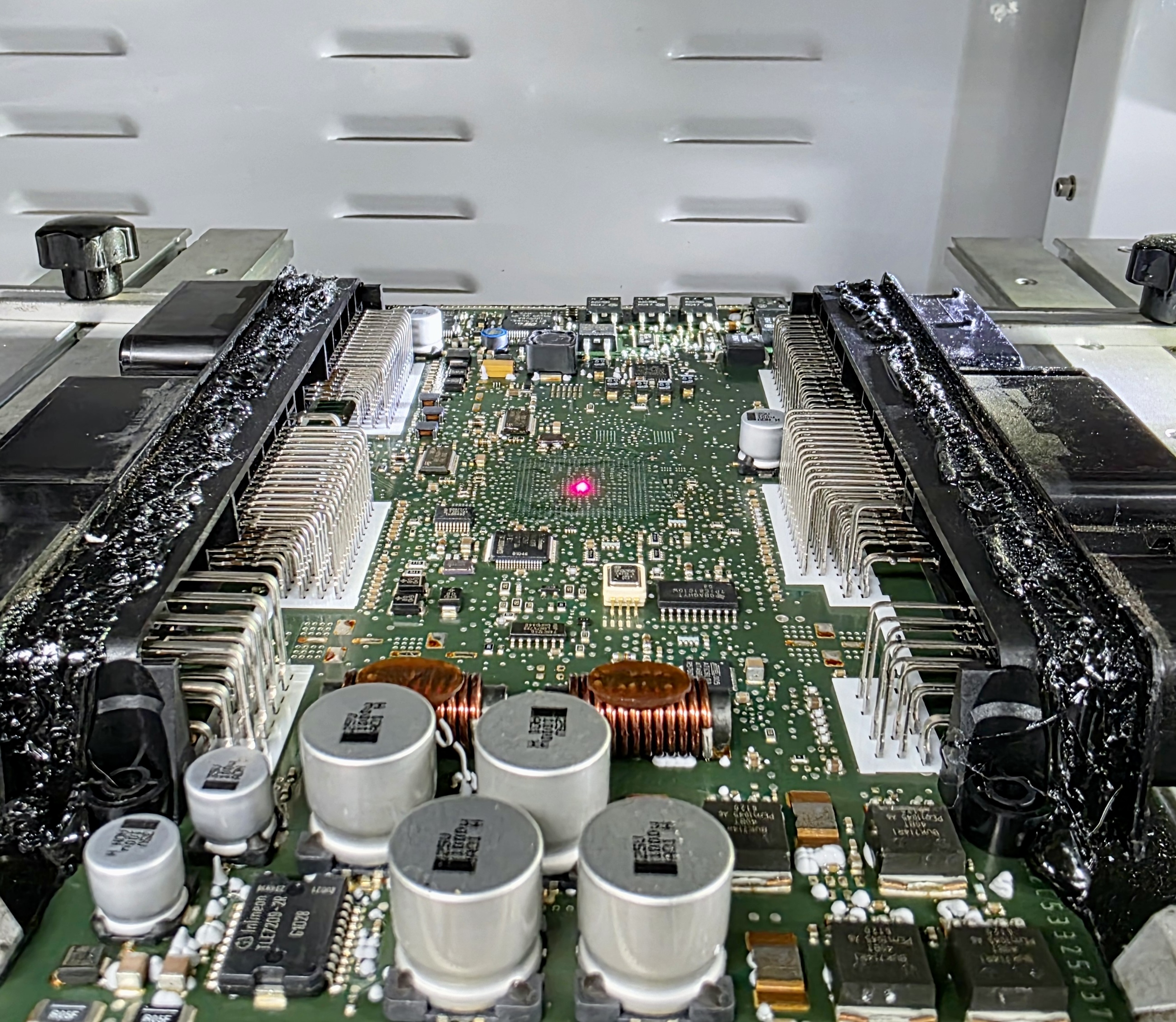

기존의 손상된 메인 CPU 칩을 전용 BGA 리워크 스테이션을 사용해 정밀하게 탈거
PCB 손상 방지를 위해 온도와 위치를 정밀 제어하여 CPU칩 탈거
동일 부품 칩을 미세 정렬하여 BGA 리워크 스테이션으로 정밀 납땜
DME 내부 데이터 및 펌웨어 재설정
차량과 옵션 데이터에 맞는 코딩 및 적응값 초기화 작업으로 펌웨어 업그레이드











DME(Digital Motor Electronics, 가솔린 엔진 제어 장치)

가솔린 엔진의 핵심 기능을 통합적으로 관리하고 제어
BMW에서 가솔린 엔진 제어 장치를 지칭할 때 사용하는 고유 명칭

*차량의 ECU(Electronic Control Unit, 엔진 컨트롤 유닛)와 상통







메인 CPU 교체 작업은 고도의 전문성과 정밀하는 요구하는 복합 작업으로 체계적인 진단과 정밀 납땜, 코딩 기술로 고장 난 차량을 완벽 수리 하였습니다.

수리가 완료 된 후에는 수차례의 엄격한 테스트를 거쳐 고객님께 출고됩니다.



감사합니다.





BGA 리워크 스테이션이란?

BGA(Ball Grid Array) 패키지 형태의 전자 칩을 전문적으로 수리하는 장비

BGA 부품을 수리하거나 교체할 때 사용하는 전문 장비

납땜 불량이나 칩 자체의 문제로 BGA 칩을 교체해야 할 때
기존 칩을 PCB(인쇄 회로 기판)에서 안전하게 분리, 새로운 칩을 정확하게 재부착하여 납땜하는 과정을 담당
