[153오토테크] BMW F80 M3차량 DME 내부 밸브트로닉·인젝터 쇼트 회로 정밀 복원



합리적인 가격으로 최상의 기술과 서비스를 제공하는 자동차 전자 제어 시스템 수리 전문 153 오토테크입니다.


오늘의 수리 내용은 준중형 스포츠 세단으로 알려진 BMW F80 M3 차량의 DME 수리 건입니다.
이번 고객님은 극심한 엔진 부조 현상과 함께 출력 부족, 시동 지연, 시동 불량 증상이 발생하여 수리를 의뢰하셨습니다.



[차량 정보]

BMW F80 M3

순정 부품 번호: 12148674949
소프트웨어 번호: 18905
보쉬 품번: 1035200093 01
엔진 타입: S55B30 (3.0L 직렬 6기통 트윈터보 가솔린 엔진)
제조국: 독일 (BOSCH Germany)

수리 내용: 밸브트로닉, 인젝터 전원 쇼트 DME 수리

[문제확인]
차량 엔진 부조 현상 발생
시동 지연, 초기 시동 불량 확인
가속 불량, 출력 부족 현상 동반
구동장치 이상 경고등 점등

[고장코드]
밸브트로닉 전원 공급 쇼트(1F0514)
인젝터 전원 공급 쇼트(113026)


[고장원인]
엔진룸 내부에 DME가 장착되어 있는 차량 구조에서 시작
구조적 취약성으로 가혹한 엔진룸 환경
지속적인 고주파 진동이 DME 내부로 전달
밸브트로닉 모터·인젝터는 많은 전류를 사용하는 대표적인 고부하 장치
누적된 진동으로 인한 기판 내부 회로 손상
저항값이 정상 범위를 벗어난 상태
순간적 과전류로 인한 제어 IC 내부 치명적인 손상 발생

[정밀검사]
차량 고유 VIN, 이모빌라이저 데이터 백업

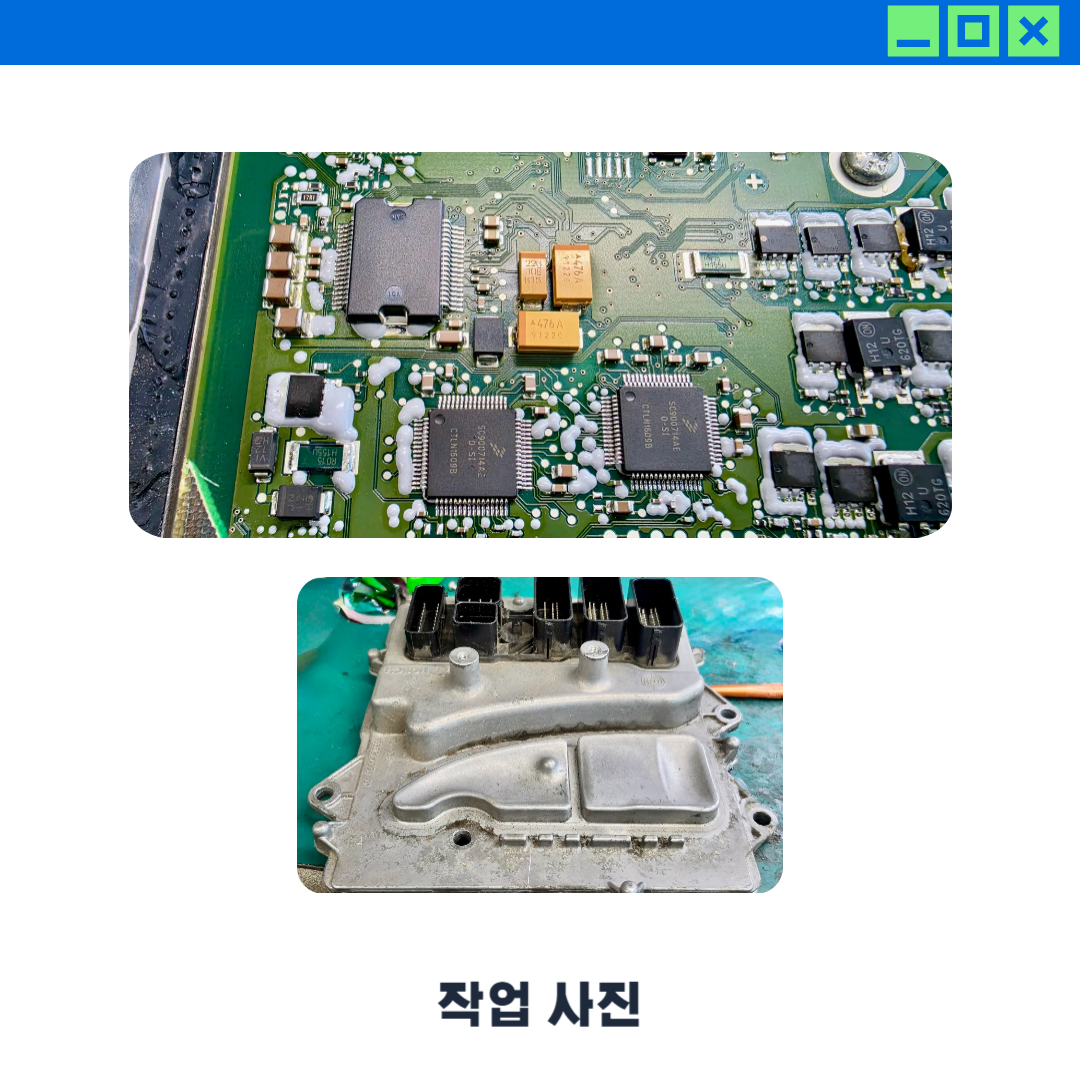

DME PCB 메인 기판 분해

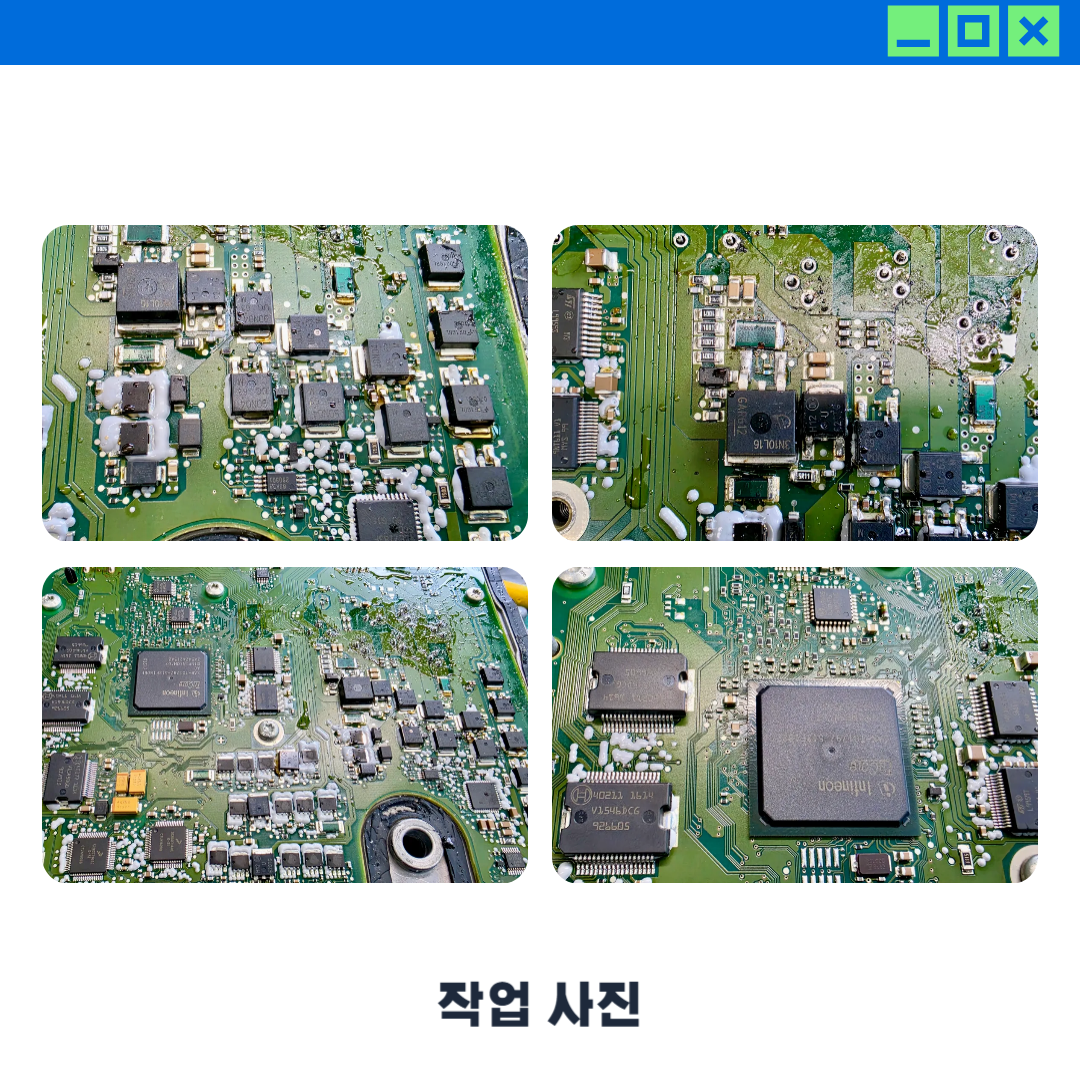

고배율 현미경을 통한 육안 검사, 회로 패턴 정밀 계측
메인 제어 칩셋 미세한 균열 현상 포착
멀티미터, 오실로스코프를 이용한 파형 측정
주변 전원·통신 회로 정밀 점검
DME 내부 메모리, 칩셋 데이터 회로 신호 출력 상태 점검
메인 IC 및 주변 쇼트 여부 확인

[완벽수리]
쇼트 발생 가열 회로 구동 라인 정밀 회로 보강
인피니언 메인 칩셋 균열 부위 정밀 납땜
전원 공급 전수 보강 납땜
차량 보안 시스템 이모빌라이저, VIN 코드 동기화
DME 내 저장된 누적 오류 코드, 학습 값 완전 삭제
BMW 차량의 사양에 맞게 최신 OS 버전으로 소프트웨어 업데이트





DME(Digital Motor Electronics, 가솔린 엔진 제어 장치)

가솔린 엔진의 핵심 기능을 통합적으로 관리하고 제어
시동부터 주행, 정지에 이르는 모든 과정에서 최상의 성능과 효율을 내도록 꼼꼼하게 관리하는 정교한 전자 제어 시스템

*차량의 ECU(Electronic Control Unit, 엔진 컨트롤 유닛)와 상통



수리가 완료된 모듈은 수차례의 엄격한 테스트를 거쳐 고객님께 발송됩니다.


감사합니다.



[협력업체 최종 작업과 출고 절차]

🤝 ECU 모듈을 인계받은 협력업체에서는

배터리 차단 상태에서 수리가 완료된 ECU는 커넥터 핀 손상 없이 차량에 안전 장착합니다.

시동 전 키 ON 상태로 차량과 컴퓨터의 초기 통신을 안정화시킵니다.

시동 후 전용 스캐너를 이용해 자동차에 남아있는 오류 내용을 완전히 삭제하고 모니터링합니다.

충분한 시운전을 통해 오류가 모두 사라진 것을 최종 확인하여 차량을 차주님께 인도합니다.

---
