[153오토테크] BMW 520d 인젝터 회로 전원 단락 고장코드 완벽 수리



본 포스팅은 가독성 좋게 모바일 화면에 최적화되어 있어 스마트폰으로 보시면 더욱 편안하게 정비 일지를 읽으실 수 있습니다.



합리적인 가격으로 최상의 기술과 서비스를 제공하는 자동차 전자 제어 시스템 수리 전문 153 오토테크입니다.

오늘의 수리 내용은 BMW의 베스트셀러 BMW 520d 차량의 DDE 수리 건입니다.

이번 고객님은 시동을 걸고 제자리 상태에서는 고장코드가 전혀 없다가

실제 도로 주행 시작 시 엔진 경고등이 켜지며 가속 불량과 출력 제한 페일 세이프가 걸리는
전형적인 간헐적 회로 불량 증상이 발생하여 수리를 의뢰하셨습니다.





[차량 정보]

BMW 520d
(Bavarian Motor Works)

엔진 타입: 2.0L 직렬 4기통 디젤 엔진(N47 계열)

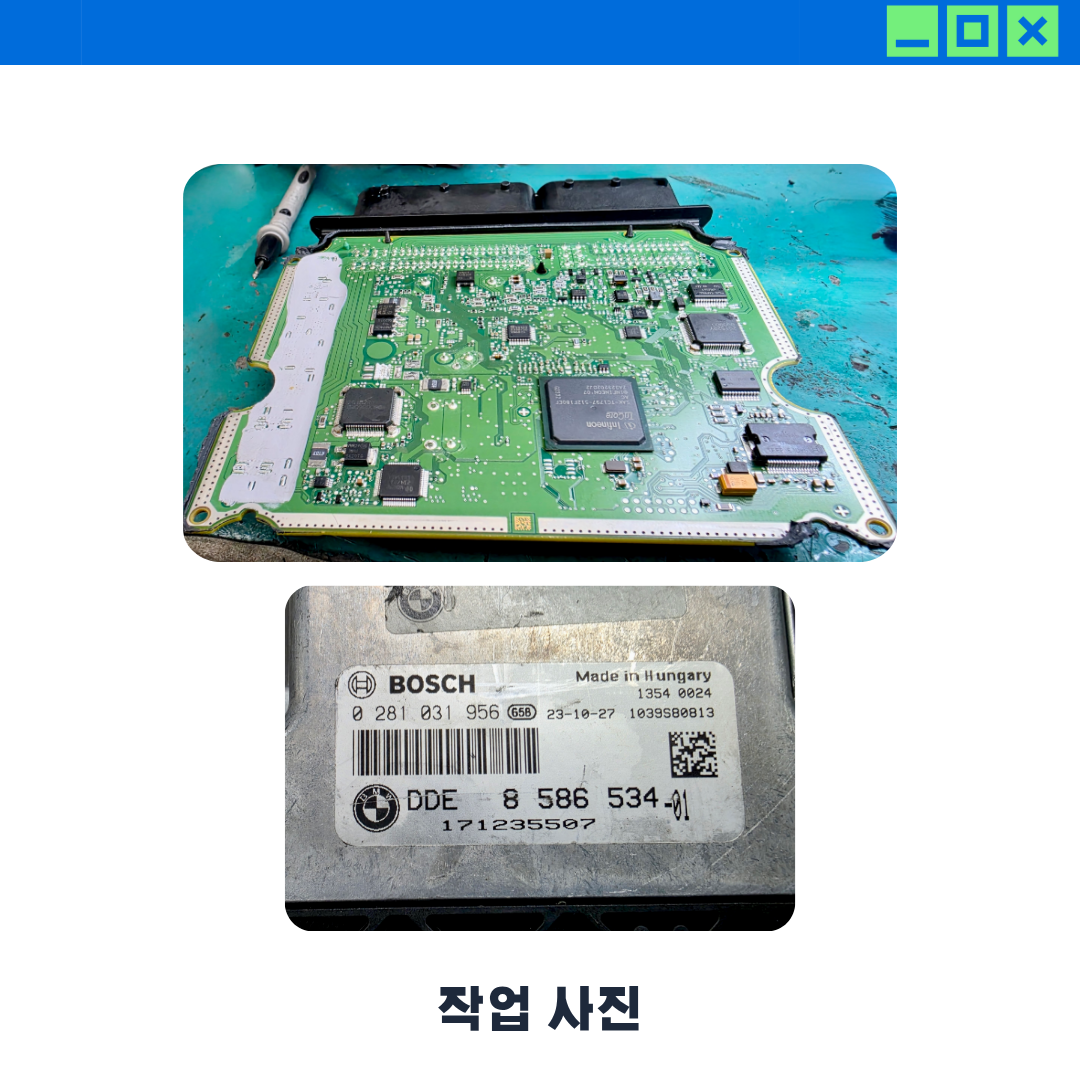

소프트웨어 번호: 8 586 534-01
보쉬 품번: 0 281 031 956
제조국: 헝가리(BOSCH Hungary)
키 보안 칩: Infineon TriCore SAK-TC1797-512F180EF
시스템 제어 칩셋: BOSCH 2G152RY (8909000854)


수리 내용: 경유 유입으로 인젝터 고장 DDE 수리







[문제확인]
시동·공회전시 고장 발생 없음
주행시 엔진경고등 즉시 점등
가속 불량·출력 제한 발생
간헐적 회로 불량 패턴 확인

[고장코드]
P2A1612: 인젝션 펌프
P2A1E12: 인젝터 회로 전원 단락
P008A00: 저압 연료 시스템 압력 낮음

[고장원인]
디젤 차량 특유 고질병
모세관 현상에 의한 경유 역류
인젝터, 연료 계통 부품 미세 누유 발생
모세관 현상 발동
DDE 컴퓨터 침투 쇼트 유발

[정밀검사]

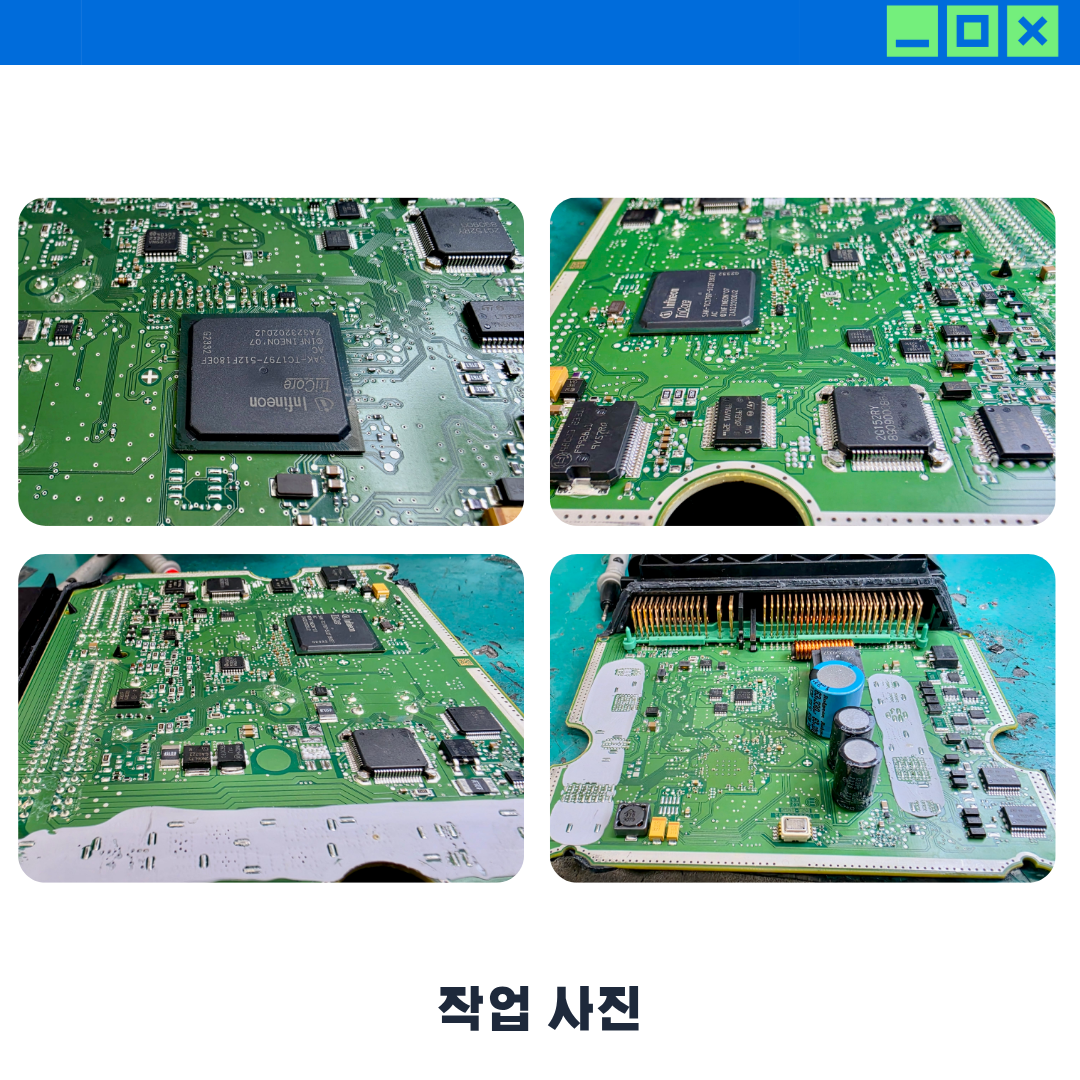

PCB 메인 기판 분해 후 정밀 검사
1차 육안 검사
2차 고배율 현미경 검사 정밀 스캔
PCB 회로 기판 정밀 분석
패턴 회로 정밀 계측
미세 단선·쇼트 여부 체크
차량 고유 VIN, 이모빌라이저 데이터 백업

[완벽수리]
고배율 현미경 재 정밀 검사
손상된 메인 IC·CAN 통신 담당 핀 재납땜
간헐적 통신 끊김 리스트 완전 소거
차량 보안 시스템 이모빌라이저, VIN 코드 동기화
데이터 제어 라인 리매칭
모듈 내부 메모리 공간 데이터 체크·매칭 완료
RPM 주행 영역까지 동기화
오실로스코프를 통해 실시간 파형 정밀 계측
재납땜과 수리가 진행된 포인트 구동신호 출력 확인
쇼트·전압 왜곡 유무 철저한 모니터링
모든 고장 코드 완전 소거 완료



DDE(Digital Diesel Electronics, 디젤 엔진 제어 장치)

디젤 엔진의 모든 핵심 기능을 통합적으로 관리하고 제어
BMW나 벤츠 같은 특정 제조사에서 디젤 엔진 제어 장치를 지칭할 때 사용하는 고유 명칭

가솔린 엔진의 경우에는 DME(Digital Motor Electronics)라는 용어를 사용





수리가 완료된 모듈은 수차례의 엄격한 테스트를 거쳐 고객님께 발송됩니다.


감사합니다.



[협력업체 최종 작업과 출고 절차]

🤝 모듈을 인계받은 협력업체에서는

배터리 차단 상태에서 수리가 완료된 모듈은 커넥터 핀 손상 없이 차량에 안전 장착합니다.

시동 전 키 ON 상태로 차량과 컴퓨터의 초기 통신을 안정화시킵니다.

시동 후 전용 스캐너를 이용해 자동차에 남아있는 오류 내용을 완전히 삭제하고 모니터링합니다.

충분한 시운전을 통해 오류가 모두 사라진 것을 최종 확인하여 차량을 차주님께 인도합니다.

---
