[153오토테크] BMW 7시리즈! 고열로 망가진 750Li DME 회로 패턴 정밀 복원



합리적인 가격으로 최상의 기술과 서비스를 제공하는 자동차 전자 제어 시스템 수리 전문 153 오토테크입니다.


오늘의 수리 내용은 BMW 7시리즈 F02 세단 차량의 DME 수리 건입니다.
이번 고객님은 간헐적 시동 지연과 함께 출력 제한 현상이 발생하여 수리를 의뢰하셨습니다.



[차량 정보]

BMW 7시리즈(750Li)

순정 부품 번호: 12147604075
콘티넨탈 품번: 5WK93834
하드웨어 타입: MSD85
엔진 타입: N63B44O0 (4.4리터 V8 가솔린 트윈터보 엔진)
제조국: 독일(Continental Germany)
시스템 제어 칩셋: Infineon TriCore SAK-TC1796-256F150E

수리 내용: 엔진룸 교열로 인한 DME 기판 내부 열화 수리



[문제확인]
간헐적 시동 지연, 출력 제한 현상 발생
실린더 제어 오류로 인한 엔진 부조 증상 동반
계기판에 엔진 구동장치 이상 경고등 점등
정비소에서 선행 점검 DME 내부 연산 에러 최종 확인·이관

[고장코드]
10C104: 데이터 오류로 센서 값을 왜곡 인식한 과거 이력
200908: 외부 센서의 문제가 아닌 DME 내부 고장으로 인한 핵심 엔진 연산 에러
400641: DME 전원 공급 불안정으로 인한 EGS 변속기의 간헐적 주차 록 오류
480006(ICM), 4809AB(DSC), 480F20-481120-481320-481520(EDC): DME 내부 라인 오류로 인해 주행 안정성과 제어 모듈 연쇄 전압 강하
800494: 메인 게이트웨이 통신 지연으로 카메라 오류

[고장원인]
BMW N63 엔진 특유의 구조적 한계로 고질적 결함 발생
배기가스 경로를 극한으로 줄여 터보랙을 방지하기 위한 Hot-V 구조로 인한 고장
엔진룸 내부 중심부에 고열·스트레스가 상시 누적되는 환경 노출
최종적으로 상단에 위치한 DME 기판의 진동과 냉땜 현상을 반복적으로 겪으면서 이러한 다중 오류를 유발

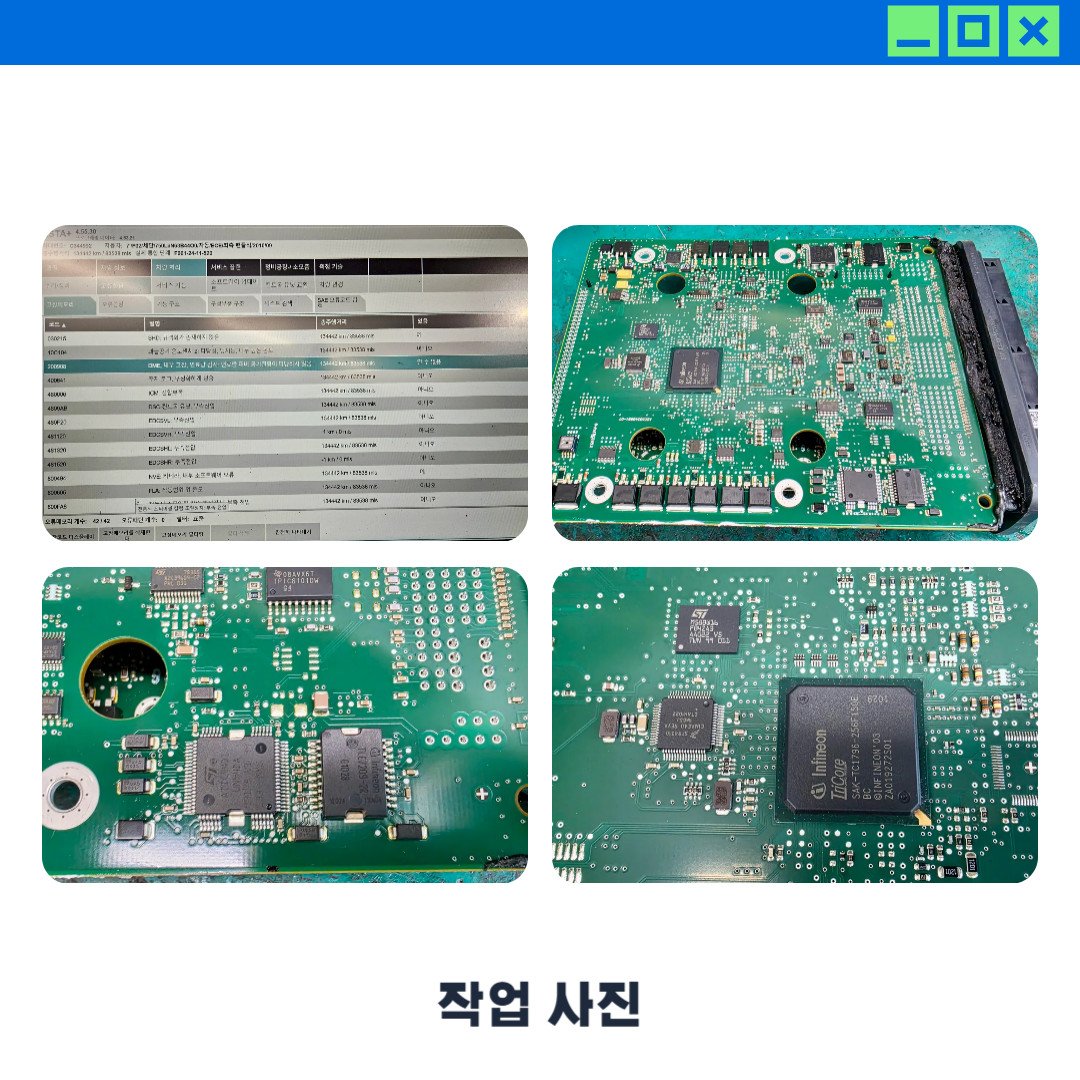

[정밀검사]
차량 고유 VIN, 이모빌라이저 데이터 백업
PCB 메인 기판 분해 후 정밀 검사
1차 육안 검사
2차 고배율 현미경 검사
메인 전원·CAN 통신 담당 인피니언 칩셋 라인 정밀 테스트
전원·인젝터 드라이버 IC 개별 멀티미터 검사
DME 내부 균열·회로 라인 저항값 쇼트 최종 확인

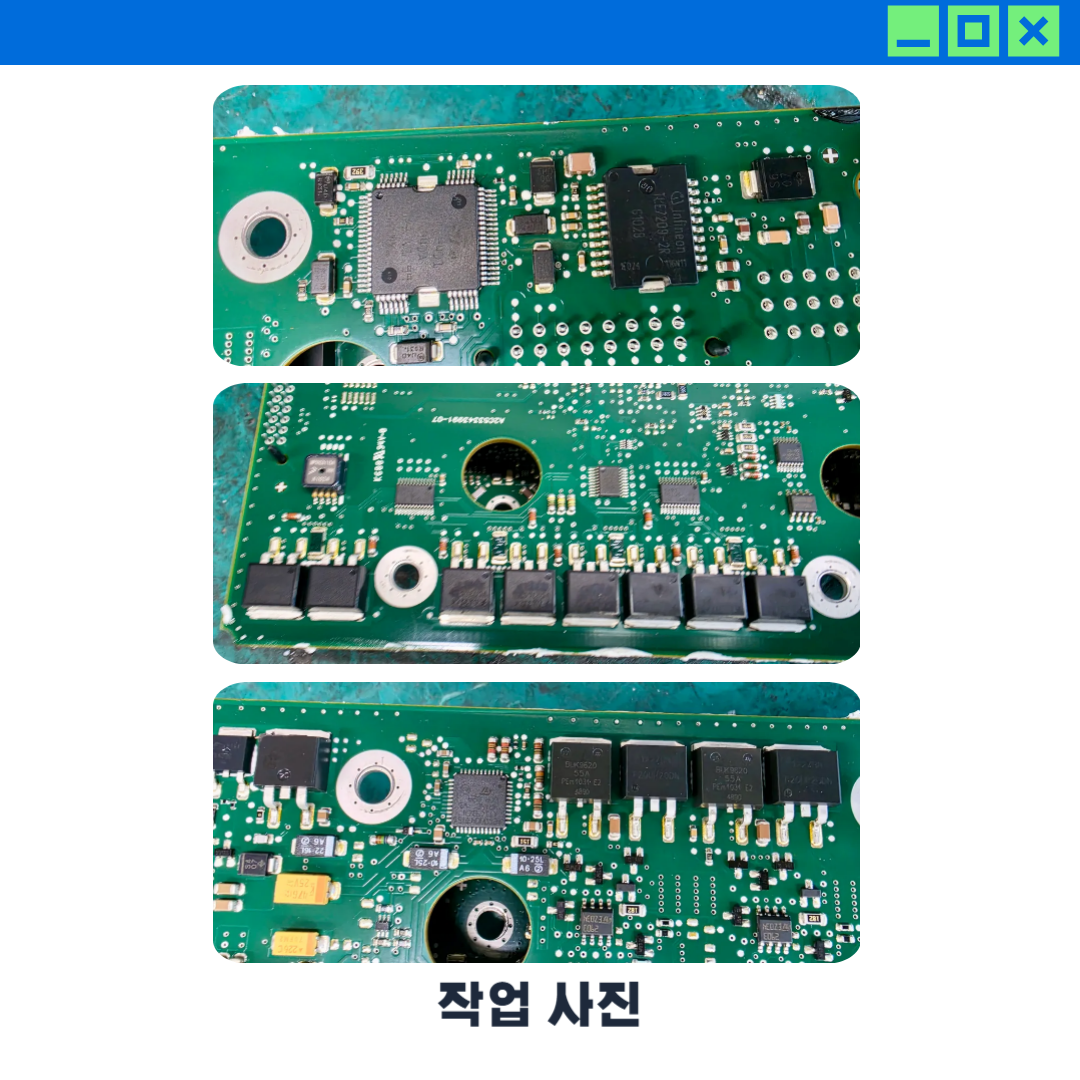

[완벽수리]
다시 고배율 현미경을 통해 패턴 확인
쇼트 발생 인젝터 제어 라인 칩셋 회로 패턴 정밀 복원
메인 칩셋 균열 부위 정밀 납땜
전원 공급 라인 보강 납땜
차량 보안 시스템 이모빌라이저, VIN 코드 동기화
DME 내 저장된 누적 오류 코드, 학습 값 완전 삭제
BMW 차량의 사양에 맞게 최신 OS 버전으로 소프트웨어 업데이트



DME(Digital Motor Electronics, 가솔린 엔진 제어 장치)

가솔린 엔진의 핵심 기능을 통합적으로 관리하고 제어
시동부터 주행, 정지에 이르는 모든 과정에서 최상의 성능과 효율을 내도록 꼼꼼하게 관리하는 정교한 전자 제어 시스템

*차량의 ECU(Electronic Control Unit, 엔진 제어 장치)와 상통

Hot-V 구조(Hot Inside V, Reverse-Flow Engine Design, 배기 역전 배치 구조)

V형 엔진(V6,V8등)에서 일반적인 엔진의 흡기와 배기 위치를 정 반대로 뒤집은 구조
실린더 안쪽으로 배기 통로를 모으고 가장 뜨거운 터보차저를 엔진 가운데 V자 홈에 얹어놓은 설계를 뜻함



수리가 완료된 모듈은 수차례의 엄격한 테스트를 거쳐 고객님께 발송됩니다.


감사합니다.





[협력업체 최종 작업과 출고 절차]

🤝 ECU 모듈을 인계받은 협력업체에서는

배터리 차단 상태에서 수리가 완료된 ECU는 커넥터 핀 손상 없이 차량에 안전 장착합니다.

시동 전 키 ON 상태로 차량과 컴퓨터의 초기 통신을 안정화 시킵니다.

시동 후 전용 스캐너를 이용해 자동차에 남아있는 오류 내용을 완전히 삭제하고 모니터링합니다.

충분한 시운전을 통해 오류가 모두 사라진 것을 최종 확인하여 차량을 차주님께 인도합니다.

---
