[153오토테크] 포드 익스플로러 1번 2번 실화 엔진 부조 원인은? PCM ECU 기판 수리로 완벽 복원

본 포스팅은 가독성 좋게 모바일 화면에 최적화되어 있어 스마트폰으로 보시면 더욱 편안하게 정비 일지를 읽으실 수 있습니다.



합리적인 가격으로 최상의 기술과 서비스를 제공하는 자동차 전자 제어 시스템 수리 전문 153 오토테크입니다.


오늘의 수리 내용은 포드 익스플로러 차량의 ECU 수리 건입니다.

이번 고객님은 공회전시 차량 엔진 부조 현상이 발생하여 수리를 의뢰하셨습니다.

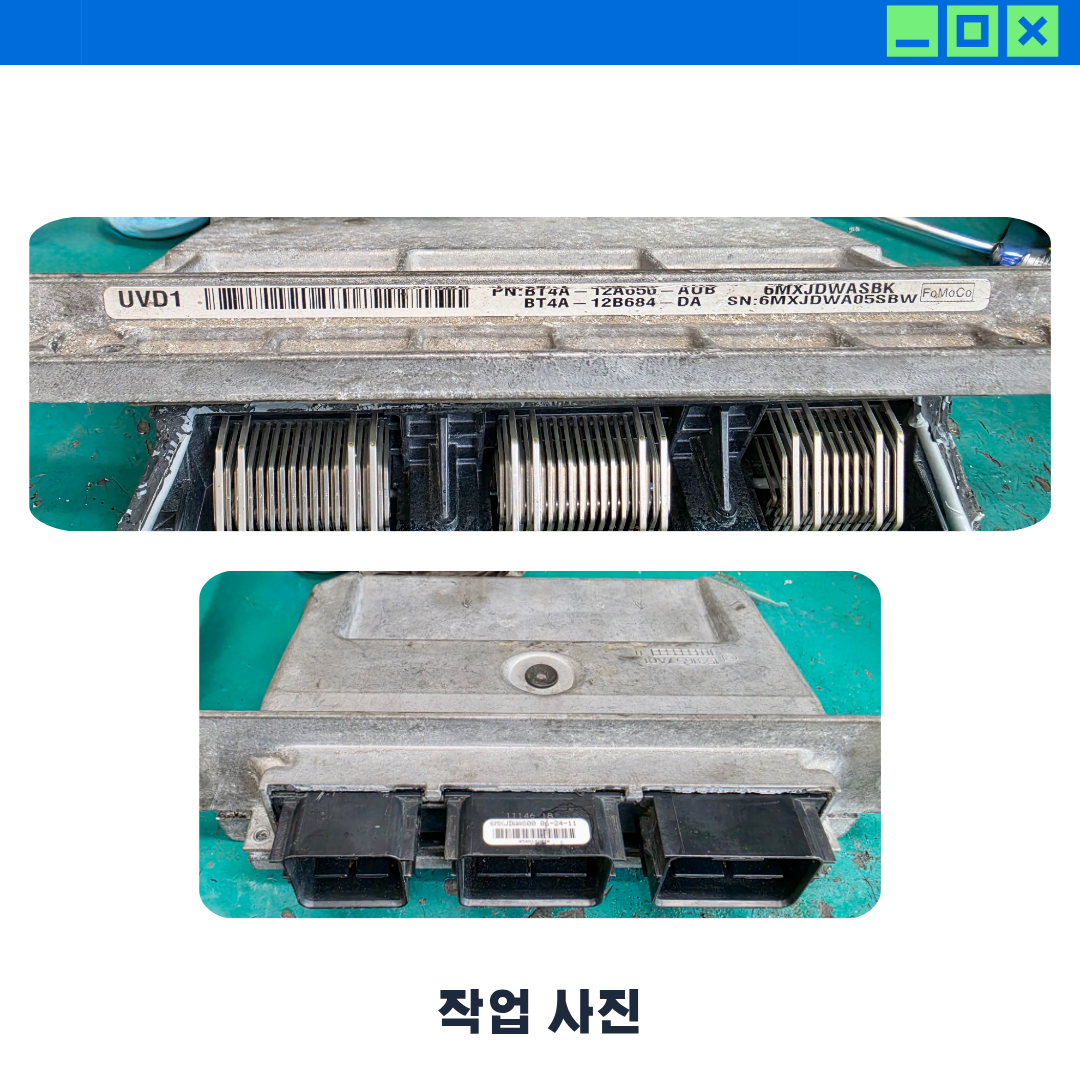

[차량 정보]

포드 익스플로러
[Ford Explorer]

하드웨어 넘버: BT4A-12B684-DA
순정 파츠 넘버: BT4A-12A650-AUB
엔진 타입: V6 가솔린 모델
제조사: FoMoCo (Ford Motor Company)/Continental
캐치 코드: UVD1

수리 내용: 1번·2번 실린더 실화로 인한 엔진 ECU 수리







[문제확인]
엔진 부조현상
출력 저하·울컥거림 발생
계기판에 엔진 체크 경고등 점등

[고장코드]
P0301: 1번 실린더 실화 감지
P0302: 2번 실린더 실화 감지

[고장원인]
엔진 열과 연식 누적으로
1번, 2번 점화 코일의 내부 쇼트 발생

코일 쇼트시 과전류·역전류
PCB 내부 유입

PCM 기판 내부 고전압
견디지 못하고 회로 단선 현상 발생
이로 명령을 내리지 못해 실화 지속

[정밀검사]

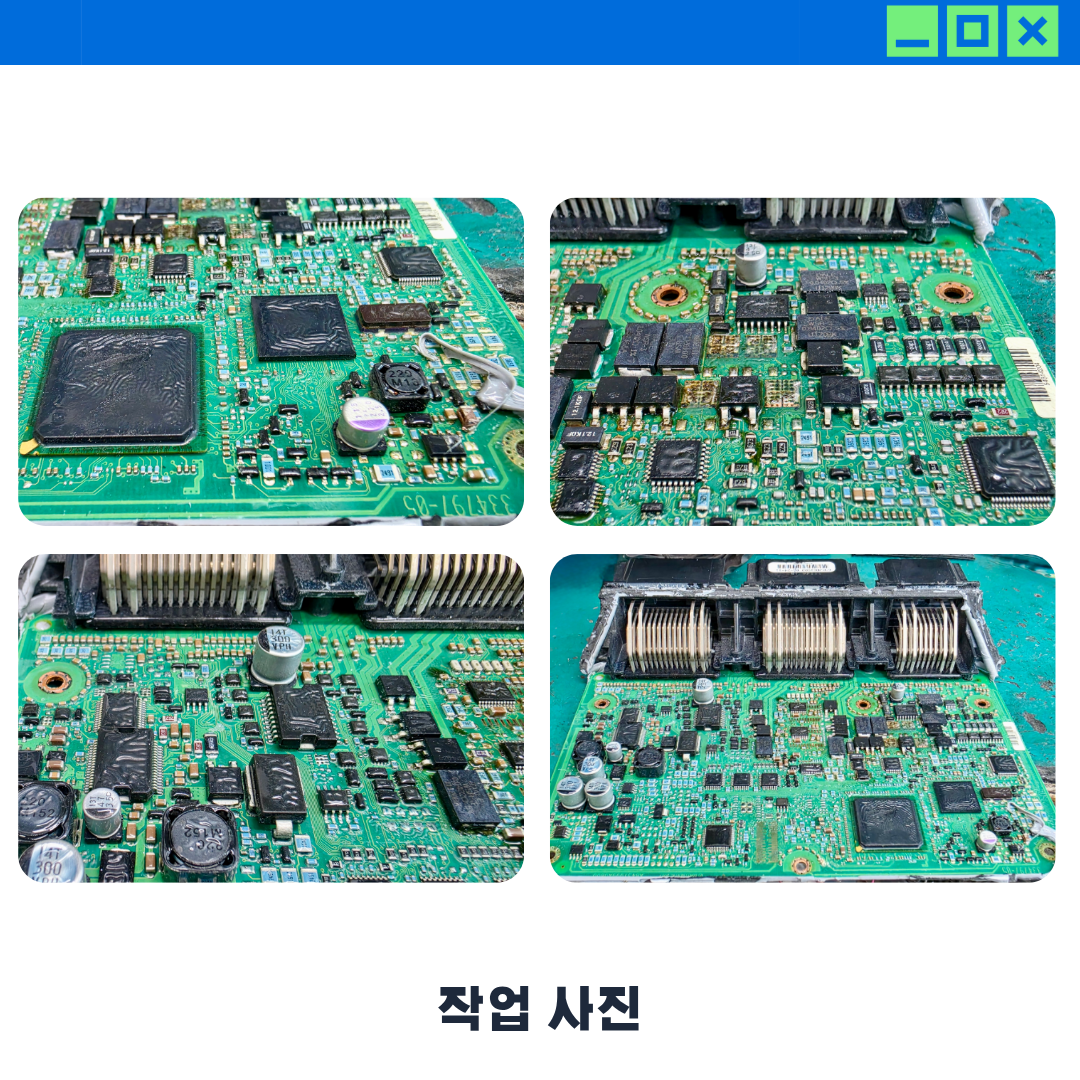

PCB 메인 기판 분해 후 정밀 검사
1차 육안 검사
2차 고배율 현미경 검사
보드 전체 정밀 스캔
PCB 회로 기판 패턴·회로 정밀 계측
미세 단선·쇼트 여부 체크
차량 고유 VIN 번호, 이모빌라이저 데이터 백업

[완벽수리]
고배율 현미경 재 정밀 검사
손상된 메인 IC·CAN 통신 담당 핀 정밀 재납땜
차량 보안 시스템 이모빌라이저, VIN 코드 동기화
보드 내 데이터 제어 라인 리매칭 진행
모듈 내부 메모리 공간 데이터 체크·매칭 완료
RPM 주행 영역까지 제어
데이터 동기화 안정화
오실로스코프를 통해 실시간 파형 정밀 계측
재납땜과 수리가 진행된 핵심 포인트 구동 신호 출력 확인
쇼트나 전압 왜곡 유무 철저한 모니터링
모든 고장 코드 완전 소거 완료





PCM (Powertrain Control Module, 동력 전달 장치)

포드 자동차에서 사용하는 ECU의 공식 명칭
자동차 엔진의 전반적인 작동을 관리하고 제어하는 핵심 전자 제어 장치
각종 센서에서 정보를 받아 연료 분사량, 점화 시기, 공기 흡입량과 같은 컴퓨터 장치를 실시간으로 결정하고 실행하는 핵심 부품



ECU (Engine Control Unit, 엔진 제어 장치)

자동차 엔진의 전반적인 작동을 관리하고 제어하는 핵심 전자 제어 장치
각종 센서에서 정보를 받아 연료 분사량, 점화 시기, 공기 흡입량과 같은 컴퓨터 장치를 실시간으로 결정하고 실행하는 핵심 부품

*TCU, ABS 등과 같은 여러 컴퓨터를 통칭





수리가 완료된 모듈은 수차례의 엄격한 테스트를 거쳐 고객님께 발송됩니다.


감사합니다.



[협력업체 최종 작업과 출고 절차]

🤝 PCM 모듈을 인계받은 협력업체에서는

ECU를 터뜨렸던 근본 원인인 1번, 2번 점화 코일과 스파크 플러그를
반드시 새 제품으로 교체한 뒤에 수리된 PCM을 장착해야 합니다.

쇼트난 기존 점화 코일을 그대로 둔 채 수리된 PCM을 장착하고 시동을 걸면
장착하는 그 순간 역전류가 다시 흘러 수리된 핵심 칩셋이 순식간에 재파손됩니다.

반드시 점화 코일 선교체 후 PCM 장착 원칙을 준수해 주시기 바랍니다.

---
