[153오토테크] 벤츠 A클래스 크랭킹은 되는데 시동 불량! 메인보드 칩셋 정밀 회로 수리

본 포스팅은 가독성 좋게 모바일 화면에 최적화되어 있어 스마트폰으로 보시면 더욱 편안하게 정비 일지를 읽으실 수 있습니다.



합리적인 가격으로 최상의 기술과 서비스를 제공하는 자동차 전자 제어 시스템 수리 전문 153 오토테크입니다.


오늘의 수리 내용은 벤츠의 대표적인 소형 해치백 모델인 벤츠 A200 차량의 ECU 수리 건입니다.

이번 고객님은 스타트 모터와 크랭킹은 정상적으로 되는데 엔진에 불이 붙지 않고 시동이 걸리지 않는 증상이 발생하여 수리를 의뢰하셨습니다.



[차량 정보]

벤츠 A클래스 A200(W176)
[Mercedes-Benz A-Class]

엔진 타입: M270 4기통 가솔린 터보 엔진

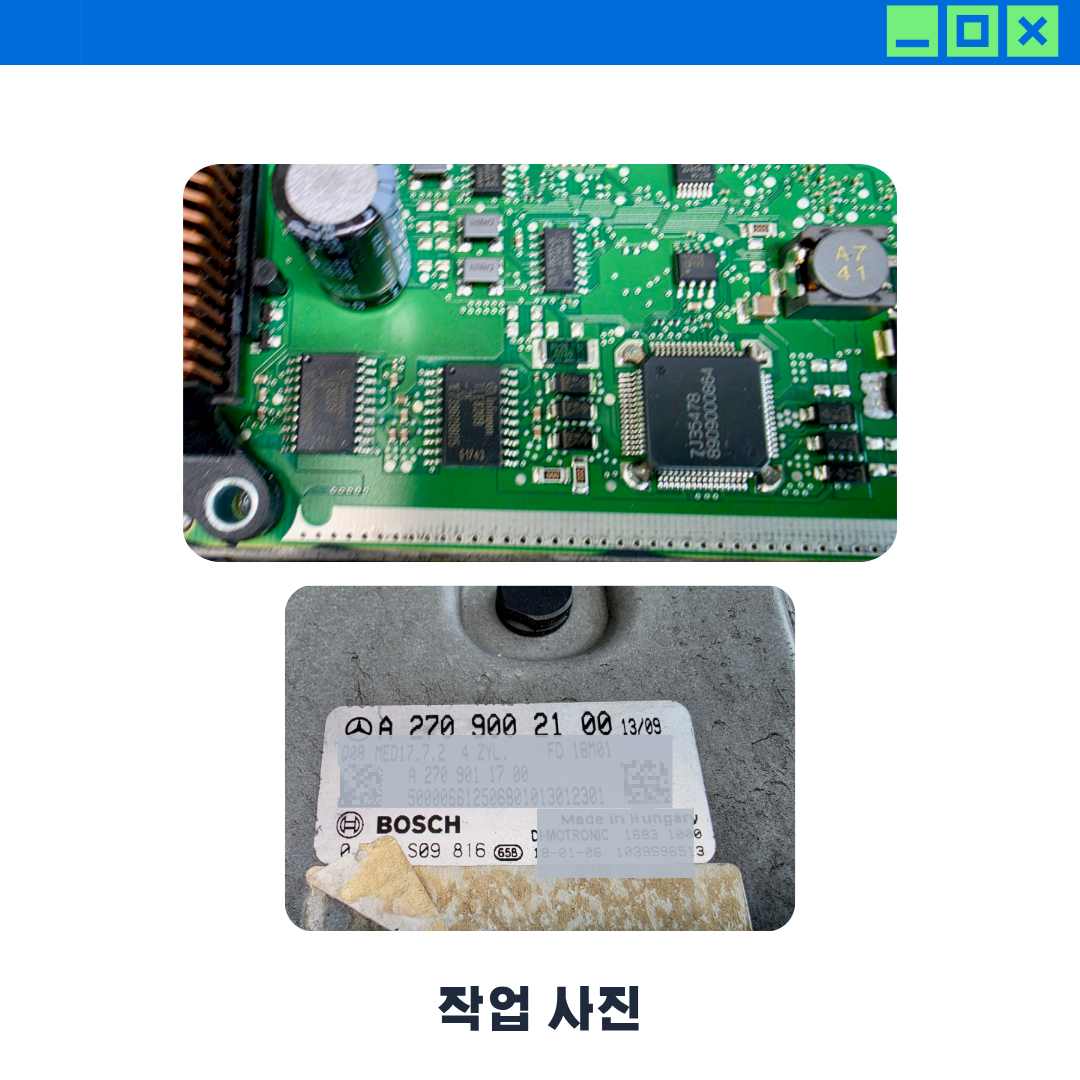

소프트웨어 번호: A 270 900 21 00
하드웨어 품번: A 270 901 17 00
보쉬 품번:  0 261 S09 816
제조국: 헝가리(BOSCH Hungary)
키 보안 칩: Infineon TriCore TC1797
시스템 제어 칩셋:  BOSCH 7J35478 (8909000864)


수리 내용: 내부 컨트롤 모듈 프로세서 성능 이상으로 인한 ECU 수리



[문제확인]
배터리 전압·스타트 모터 구동 상태 양호
엔진 크랭킹 정상 지속
엔진 폭발 초기 시동 불능 확인
계기판 내 엔진 체크 경고등 점등

메인 ECU 자체 결함 최종 진단

[고장코드]
내부 컨트롤 모듈 프로세서 성능 이상 오류 코드 발생

[고장원인]
크랭킹 시 RPM 신호 정상 수신

ECU 내부 멀티 드라이버 IC
제어 신호·전원 강제 컷오프 되는 상태 발생

M270 엔진룸 특성상 내부 공간 협소
열 발생량 매우 높음

엔진룸 내부에 ECU 장착

상시 고온의 열·주행 진동 직접 노출
드라이버 IC 미세 패턴 접점 접촉 불량 발생
저항 급증으로 인한 시스템 락 현상 발생
메인 MCU와의 데이터 동기화 깨짐으로 시동 차단

[정밀검사]

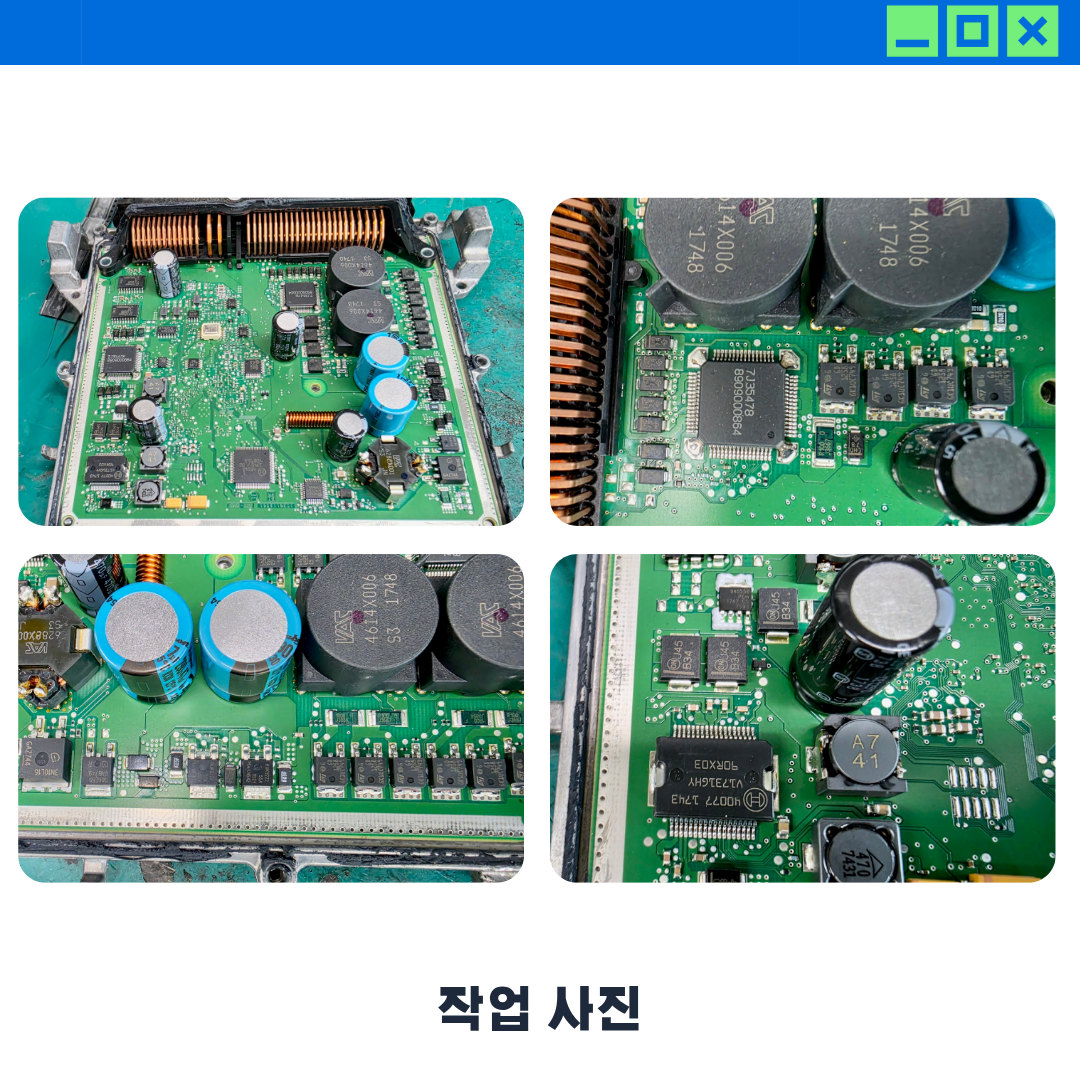

PCB 메인 기판 분해 후 정밀 검사
1차 육안 검사
2차 고배율 현미경 검사
보드 전체 정밀 스캔
PCB 회로 기판 패턴·회로 정밀 계측
미세 단선·쇼트 여부 체크
차량 고유 VIN 번호, 이모빌라이저 데이터 백업

[완벽수리]
고배율 현미경 재 정밀 검사
손상된 메인 IC·CAN 통신 담당 핀 정밀 재납땜
차량 보안 시스템 이모빌라이저, VIN 코드 동기화
보드 내 데이터 제어 라인 리매칭 진행
모듈 내부 메모리 공간 데이터 체크·매칭 완료
RPM 주행 영역까지 제어 데이터 동기화 안정화
오실로스코프를 통해 실시간 파형 정밀 계측
재납땜과 수리가 진행된 핵심 포인트 구동 신호 출력 확인
쇼트나 전압 왜곡 유무 철저한 모니터링
모든 고장 코드 완전 소거 완료







ECU (Engine Control Unit, 엔진 제어 장치)

자동차 엔진의 전반적인 작동을 관리하고 제어하는 핵심 전자 제어 장치
각종 센서에서 정보를 받아 연료 분사량, 점화 시기, 공기 흡입량과 같은 컴퓨터 장치를 실시간으로 결정하고 실행하는 핵심 부품

*TCU, ABS 등과 같은 여러 컴퓨터를 통칭





수리가 완료된 모듈은 수차례의 엄격한 테스트를 거쳐 고객님께 발송됩니다.


감사합니다.



[협력업체 최종 작업과 출고 절차]

🤝 ECU 모듈을 인계받은 협력업체에서는

배터리 차단 상태에서 수리가 완료된 ECU는 커넥터 핀 손상 없이 차량에 안전 장착합니다.

시동 전 키 ON 상태로 차량과 컴퓨터의 초기 통신을 안정화시킵니다.

시동 후 전용 스캐너를 이용해 자동차에 남아있는 오류 내용을 완전히 삭제하고 모니터링합니다.

충분한 시운전을 통해 오류가 모두 사라진 것을 최종 확인하여 차량을 차주님께 인도합니다.

---
