오늘의 수리 내용은 BMW F30 3시리즈 차량의 FEM 수리 건입니다.

이번 고객님은 에어컨 찬바람 불량 증상이 발생하여 수리를 의뢰하셨습니다.





[차량 정보]

BMW F30 3시리즈

제조국: 독일 LEAR
에어컨 구동 드라이버 소자: Infineon BTS5480SF


수리 내용: 에어컨 컴프레셔 전원 불량으로 인한 FEM 정밀 회로 수리







[문제확인]
송풍구에서 에어컨 냉기가 아닌 미지근한 바람 발생

에어컨 냉매 가스 정량 확인
컴프레셔 기계적 이상 없음 확인
출력 전압 테스트 실시
출력부 전기 불량 최종 확인

※ 계기판 경고등 확인 안됨

[고장원인]
BMW F30 바디
독일 리어사 제조

FEM 모듈 모듈이
전원을 다이렉트로 온오프
제어하는 구조

에어컨 컴프레셔 노후화로
부하 발생
순간적인 과전류·쇼트 발생
모듈 내부 회로 기판의
취약한 소자 소손되어 전력 차단

[정밀검사]

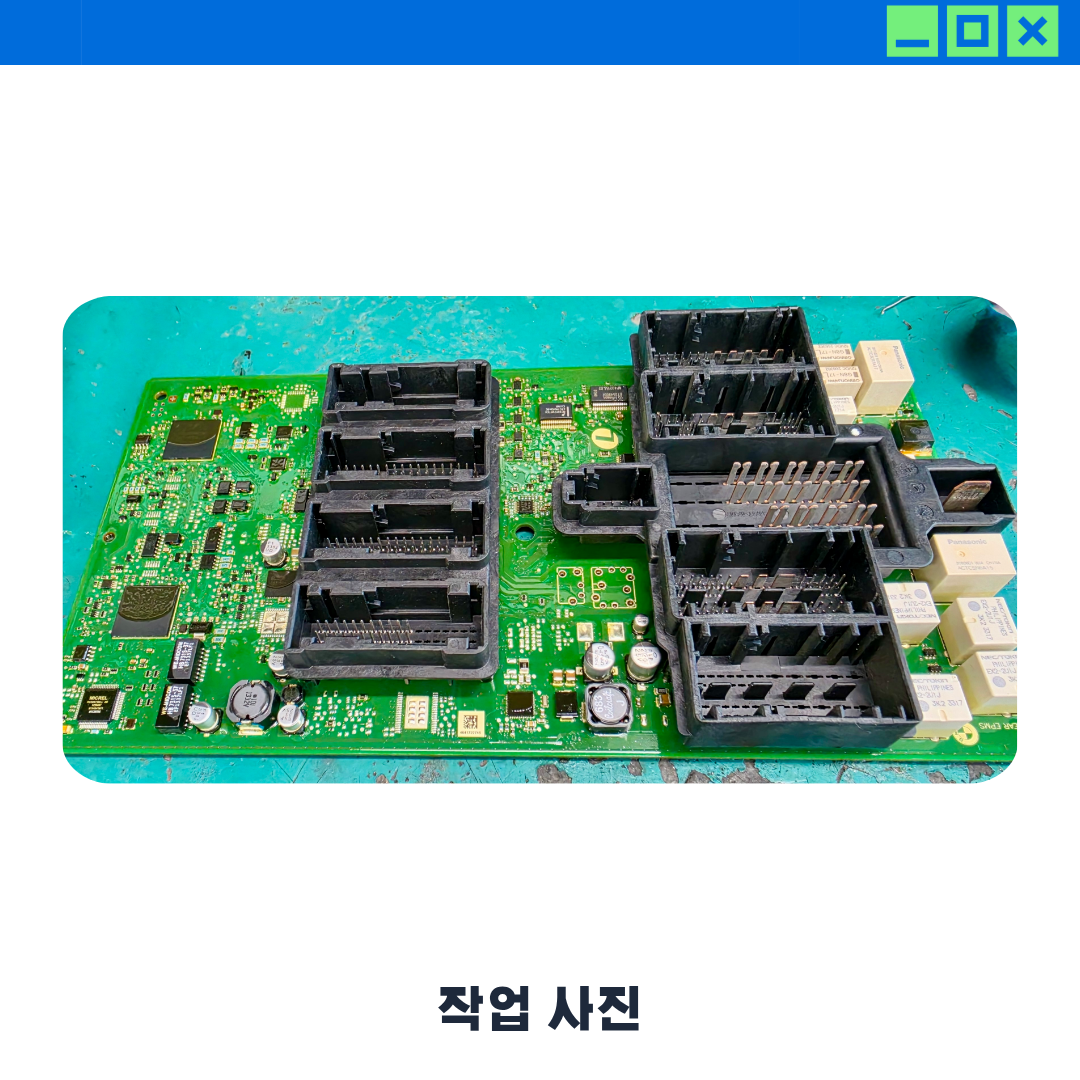

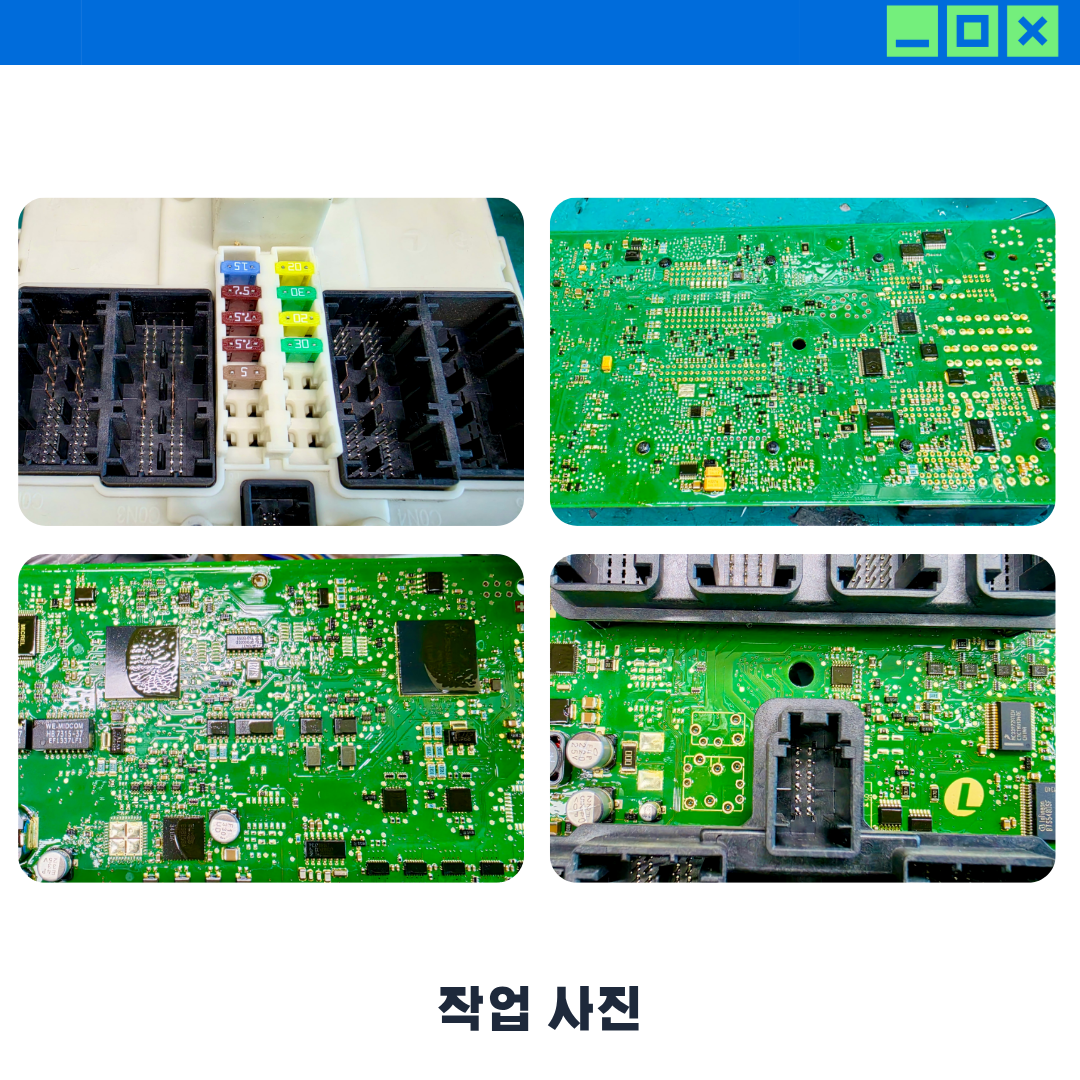

PCB 메인 기판 분해 후 정밀 검사
1차 육안 검사
2차 고배율 현미경 검사
보드 전체 정밀 스캔
PCB 회로 기판 패턴·회로 정밀 계측
미세 단선·쇼트 여부 체크
차량 고유 VIN 번호, 이모빌라이저 데이터 백업

[완벽수리]
고배율 현미경 재 정밀 검사
손상된 메인 IC·CAN 통신 담당 핀 정밀 재납땜
차량 보안 시스템 이모빌라이저, VIN 코드 동기화
보드 내 데이터 제어 라인 리매칭 진행
모듈 내부 메모리 공간 데이터 체크·매칭 완료
RPM 주행 영역까지 제어 데이터 동기화 안정화
오실로스코프를 통해 실시간 파형 정밀 계측
재납땜과 수리가 진행된 핵심 포인트 구동 신호 출력 확인
쇼트나 전압 왜곡 유무 철저한 모니터링
모든 고장 코드 완전 소거 완료



FEM(Front Electronic Module, 전면 통합 바디 제어 모듈)

차량 내 다양한 컴퓨터들이 서로 데이터를 주고받을 수 있도록 통합적으로 총괄
여러 개별 모듈의 기능을 하나로 통합하여 차량의 전기 시스템을 효율적으로 관리하는 다기능 컨트롤러
스마트키 인식·이모빌라이저·시동불능·창문과 도어의 오작동·조명 불량과 같은 문제 총괄 보안





수리가 완료된 모듈은 수차례의 엄격한 테스트를 거쳐 고객님께 발송됩니다.


감사합니다.



[협력업체 최종 작업과 출고 절차]

🤝 FEM 모듈을 인계받은 협력업체에서는

FEM 모듈을 차량에 정확히 조립한 뒤, 시동이 부드럽게 잘 걸리는지 확인합니다.

자동차 진단기 연결해 기판이 차와 통신을 잘하는지, 고장코드가 다 사라졌는지 확인합니다.

실내에서 에어컨 버튼을 켰을 때, 컴프레셔 기계 쪽으로 전기가 시원하게 정상 출력 되는지 확인합니다.

송풍구에서 시원한 바람이 잘 나오는지 최종적으로 점검하면 모든 수리가 끝납니다.

---
